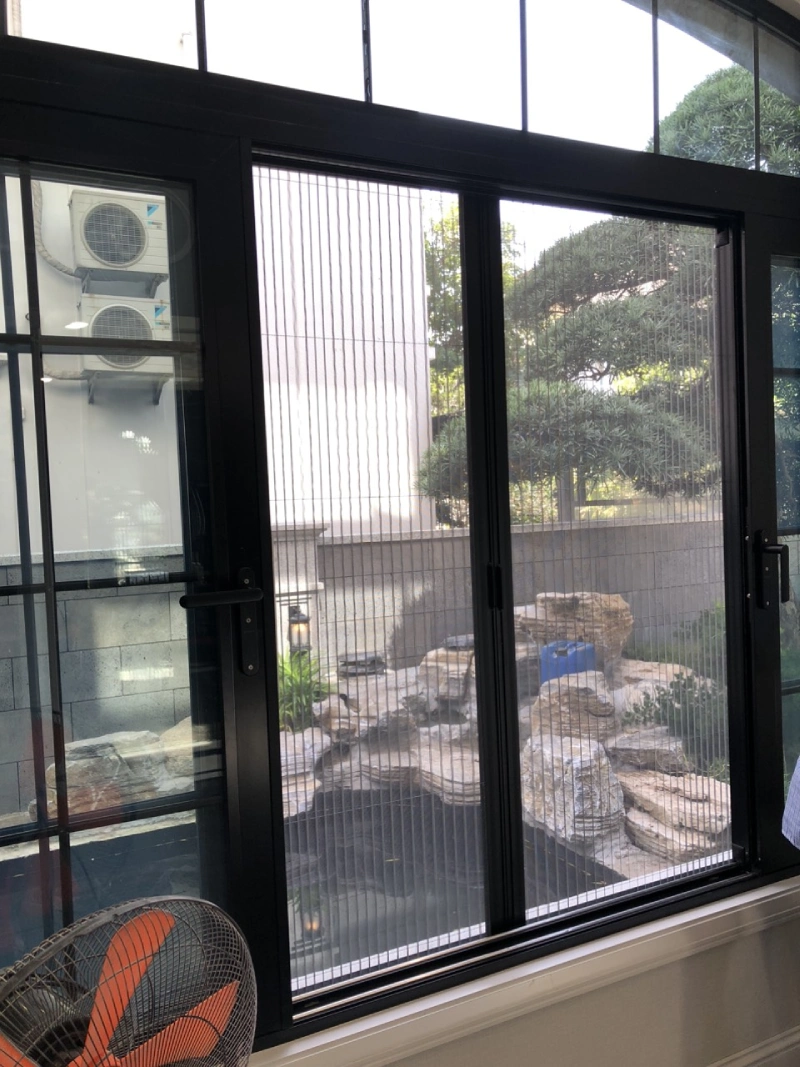

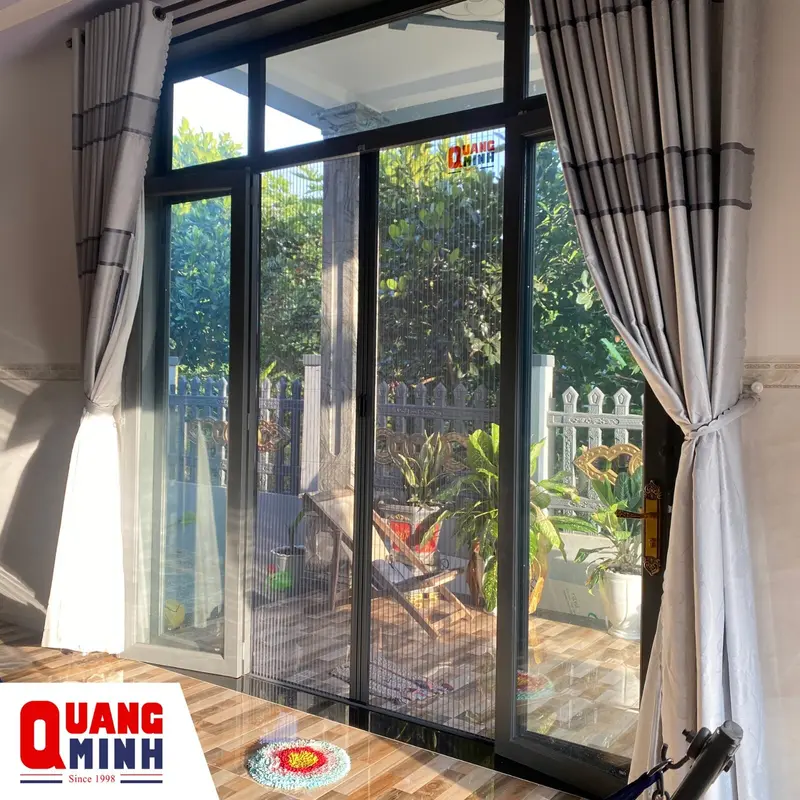

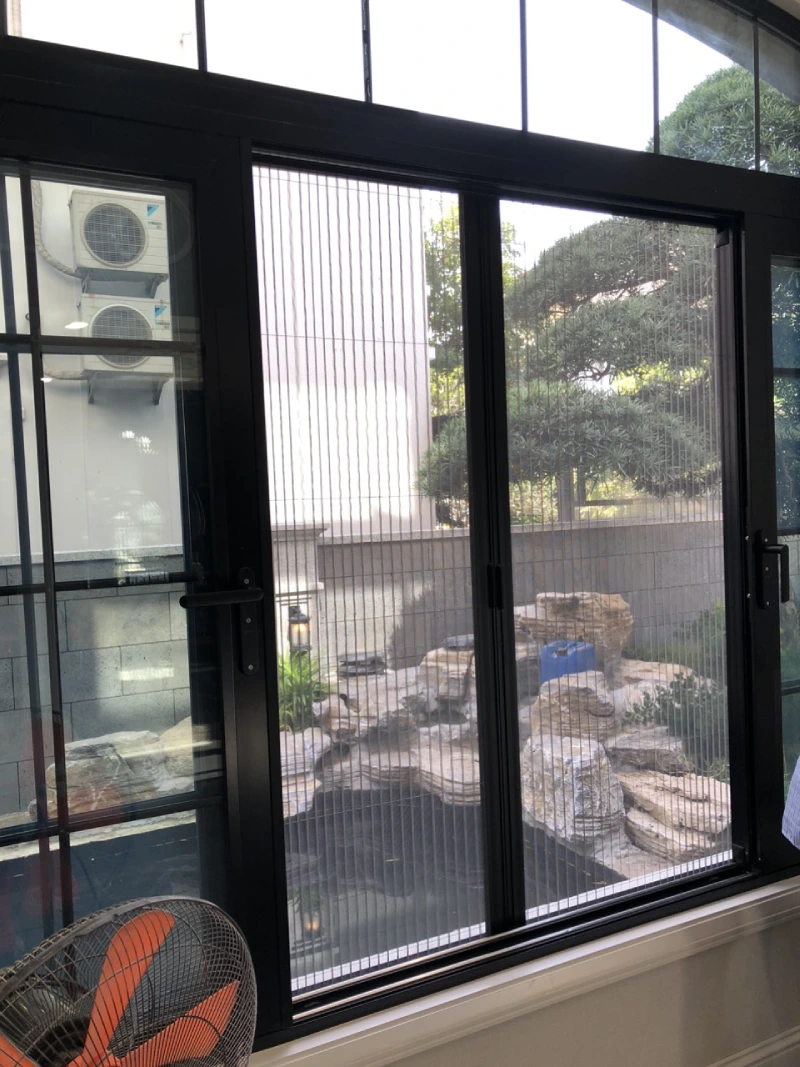

Mẫu cửa lưới chống muỗi dạng xếp ray thấp – Lux Screen năm 2021 là sản phẩm của quá trình nghiên cứu và phát triển của Quang Minh, đây là mẫu sản phẩm hoàn toàn mới. Chúng tôi đã dựa vào nhu cầu của khách hàng và những mẫu sản phẩm cũng tính năng ở trong và ngoài nước để nghiên cứu, thiết kế ra một sản phẩm phù hợp nhất với con người cũng như môi trường khí hậu của Việt Nam

1. Ưu nhược điểm

Ngoài những ưu điểm chung của hệ cửa lưới chống muỗi dạng xếp, mẫu cửa lưới chống muỗi dạng xếp ray thấp – Lux Screen còn có những ưu nhược điểm như sau:

– Giá thành cao.

– Kiểu dáng hiện đại.

– Khung nhôm dày, chắc chắn, phù hợp với các cửa lắp đặt trong khung và ngoài khung với mọi kích thước trong khoảng giới hạn.

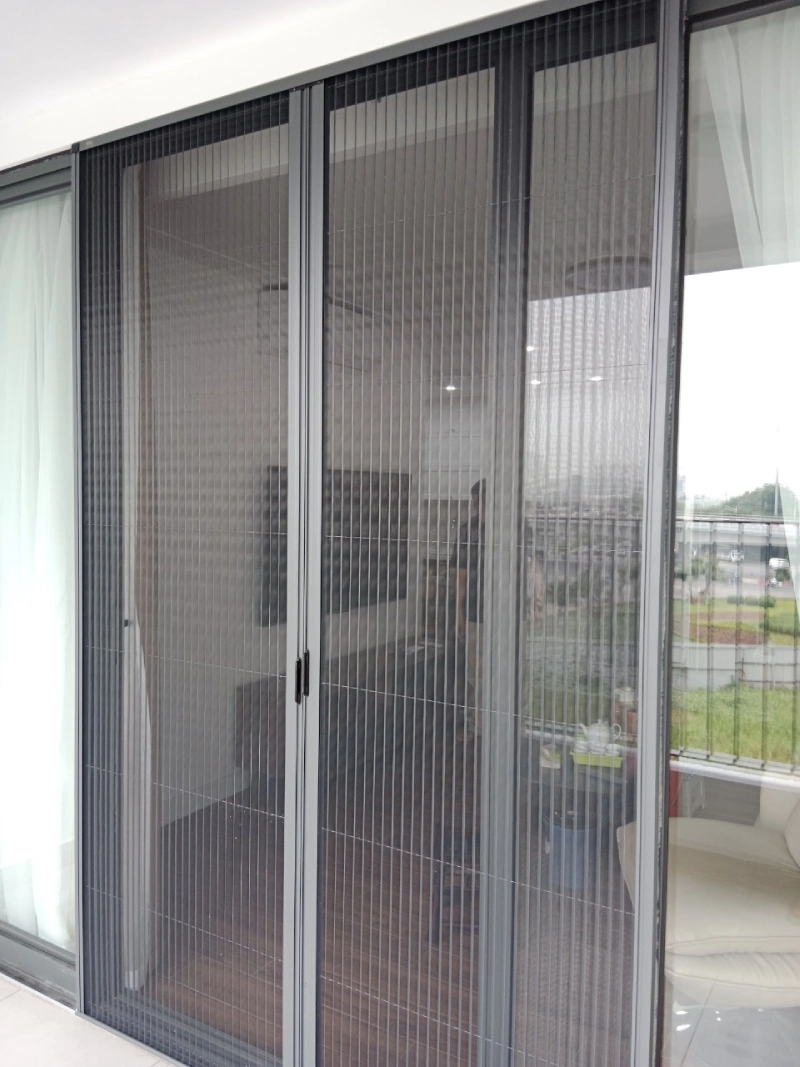

– Có thể liên kết nhiều cánh với nhau để tăng chiều rộng cửa.

2. Cấu tạo cơ bản

2.1. Khung cửa

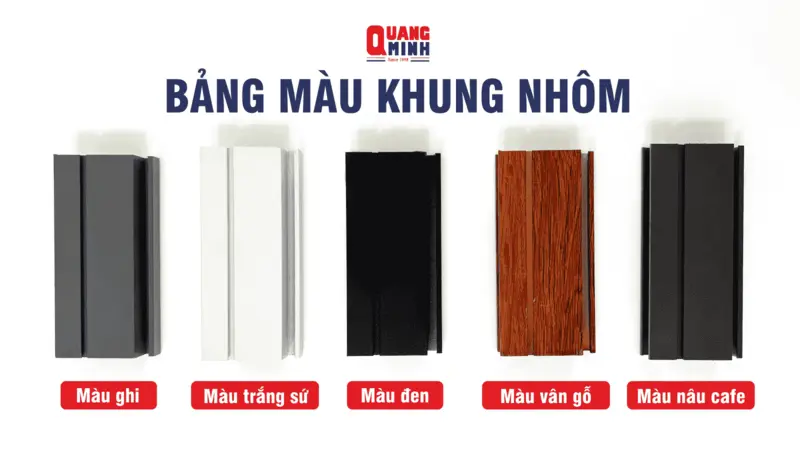

2.1.1. Mặt cắt nhôm

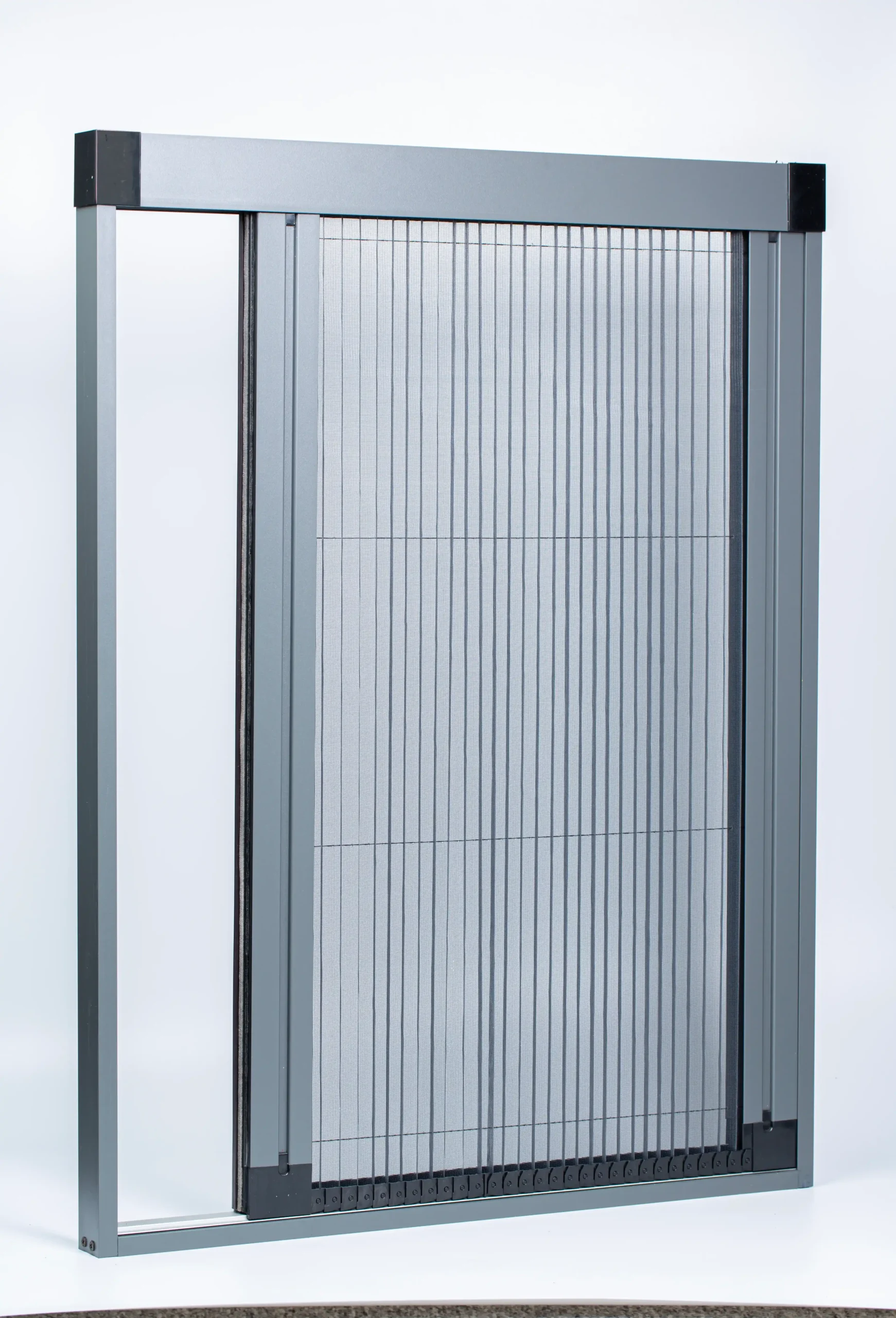

Mẫu cửa lưới chống muỗi dạng xếp ray thấp – Lux Screen có bộ khung nhôm được tạo thành từ ray trên, hai khung đứng hai bên ray dưới và thanh cánh để đóng mở cửa.

Khung đứng	Cánh	Ray trên

2.1.2. Mặt cắt nhựa

Ray dưới	Đế giữ nam châm

2.2. Các chi tiết nhựa ép

Mẫu cửa lưới chống muỗi dạng xếp ray thấp – Lux Screen sử dụng các chi tiết nhựa được sản xuất từ một bộ khuôn ép nhựa riêng, mẫu mã được lên ý tưởng, nghiên cứu, thiết kế hoàn toàn từ đội ngũ thiết kế của QUANG MINH.

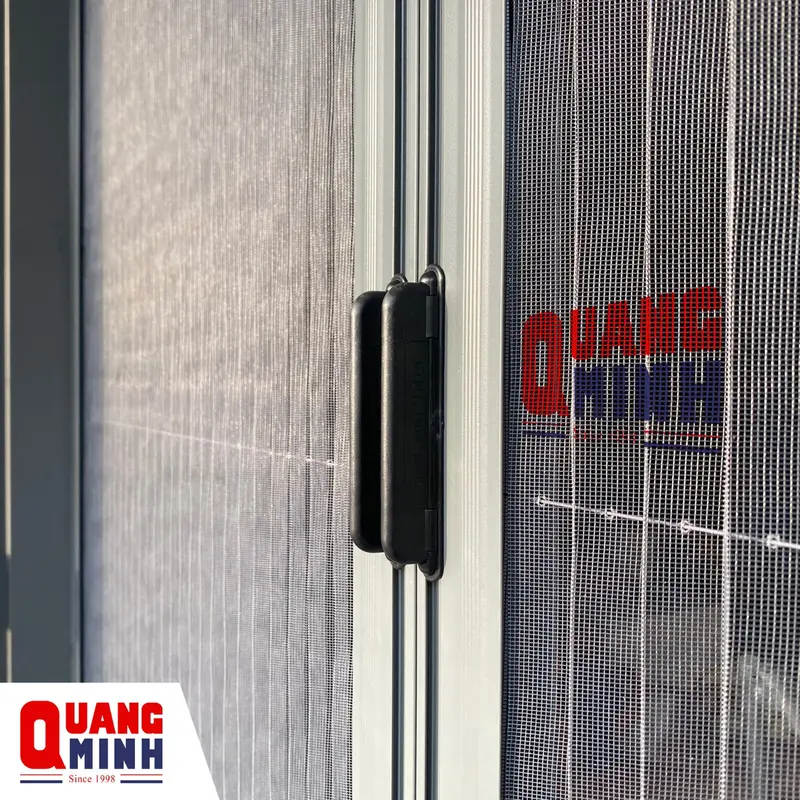

Bịt cánh trên	Bịt cánh dưới	Đón xích	Tay nắm	Ke góc	Nắp đậy bịt đầu cánh

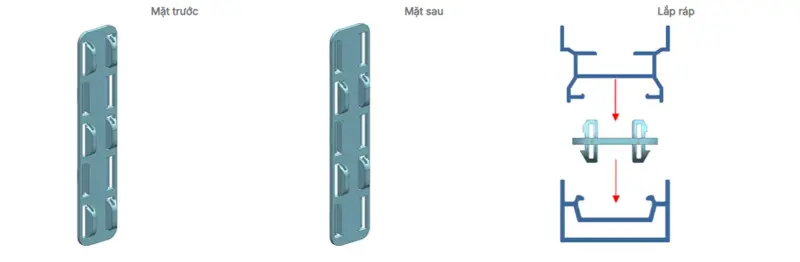

Xích 1	Xích 2	Xích 3	Xích 4	Xích 5	Chèn lưới

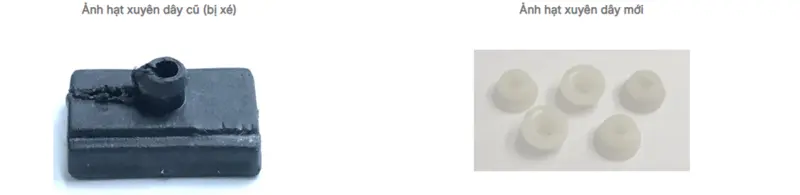

Bánh răng	Bịt bánh răng	Chống nhấc 1	Chống nhấc 2	Hạt xuyên dây	Bọ cài cánh

3. Vị trí lắp đặt

– Để có thể lắp đặt cửa trong khung, cần kích thước khuôn tường – Kích thước từ mặt phẳng ngoài của tường đến mặt sen hoa (song cửa) hoặc cửa kính bên trong – lớn hơn hoặc bằng 3cm.

– Đối với những trường hợp kích thước khuôn tường không còn đủ để chứa ray và hộp lô, hệ lắp ngoài khung tường, toàn bộ hệ cửa sẽ lộ ra bên ngoài, điểm nhô ra cao nhất từ mặt phẳng tường là mặt khung, khoảng 3cm.

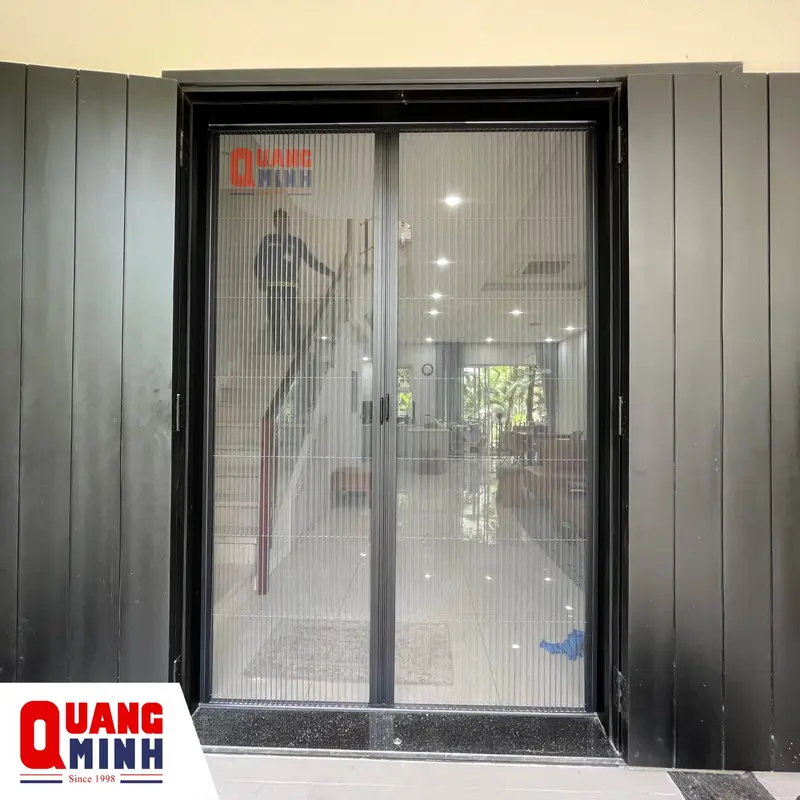

Cửa lắp trong khung	Cửa lắp ngoài khung
