  • C03

Kích thước

(mm)

Lớn nhấtNhỏ nhấtKhả dụng
Rộng2200600600 - 2000
Cao2000250250 - 1800

Khuyến nghị:

- Nên sử dụng sản phẩm cửa lưới chống muỗi tự cuốn ngang Lux Screen trong khoảng kích thước khả dụng

- Trường hợp quý khách hàng yêu cầu sản phẩm có kích thước ngoài phạm vi khả dụng, chúng tôi không cam kết bảo hành theo quy định.

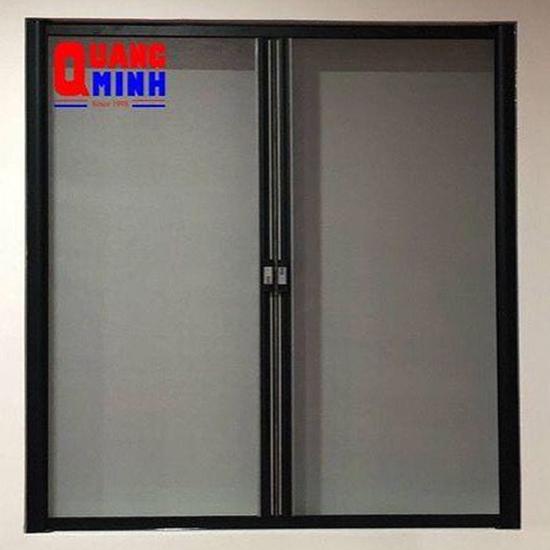

Sau khi mẫu cửa lưới chống muỗi tự cuốn lên hệ Lux Screen ra mắt, chúng tôi nhận thấy nhu cầu của khách hàng tăng cao, cần 1 hệ cửa có chiều rộng và chiều cao lớn hơn. Từ đó chúng tôi đã gấp rút nghiên cứu, phát triển và ra mắt thành công mẫu cửa lưới chống muỗi tự cuốn ngang hệ Lux Screen ngay trong năm 2020. Về cấu tạo cơ bản, vẫn khá giống với mẫu cuốn lên, nhưng chúng tôi đã cải tiến một số chi tiết cho phù hợp hơn với hệ cửa cuốn ngang.

1. Ưu nhược điểm

Ngoài những ưu điểm chung của hệ cửa lưới chống muỗi tự cuốn, mẫu cửa lưới chống muỗi tự cuốn ngang – Lux Screen còn có những ưu nhược điểm như sau:

- Giá thành khá cao.

- Lắp đặt ở các vị trí có sức gió lớn, có khả năng chống bung lưới tuyệt đối.

- Có thể lắp ở những vị trí có chiều rộng và chiều cao lớn.

- Có thể làm cửa 1 cánh hoặc 2 cánh.

- Có thể làm được cửa đi.

- Khung nhôm 4 bề, cứng vững, ổn định hơn.

- Sử dụng vòng bi giúp cửa vận hành êm nhẹ, nâng cao tuổi thọ.

2. Cấu tạo cơ bản

2.1. Khung nhôm

Mẫu cửa lưới chống muỗi tự cuốn ngang – Lux Screen có bộ khung nhôm được tạo thành từ hộp lô phía trên, trục cuốn phía trong hộp lô, ray dẫn hướng 2 bên, thanh kéo ngang để đóng mở cửa và thanh ngang dưới.

Chúng tôi có 1 số cải tiến về ray và bổ sung thêm thanh ngang dưới. Công dụng:

- Ray dẫn hướng hệ Lux: Loại ray này có biên dạng được thiết kế lại hoàn toàn để phù hợp hơn với những vị trí lắp đặt đón lượng gió và sức gió lớn. Đây là điểm khác biết lớn nhất của mẫu cửa lưới chống muỗi tự cuốn ngang - Lux Screen so với mẫu cửa trước - khả năng chống gió tuyệt đối.

Hình ảnh lưới và ray dẫn hệ Basic

Hình ảnh lưới và ray dẫn hệ Lux Screen

 cửa lưới chống muỗi tự cuốn cửa lưới chống muỗi tự cuốn

- Thanh ngang dưới: Chi tiết này được bổ sung với mục đích làm cho khung cửa cứng vững hơn và luôn đạt trạng thái tốt nhất khi cửa hoạt động.

Hộp lô 37

Ray dẫn hướng

Trục cuốn

Thanh kéo ngang

Thanh ngang dưới

 mặt cắt hộp lô cửa lưới chống muỗi tự cuốn mặt cắt hộp lô cửa lưới chống muỗi tự cuốn mặt cắt hộp lô cửa lưới chống muỗi tự cuốn  thanh ngang dưới cửa lưới chống muỗi tự cuốn

2.2. Các chi tiết nhựa

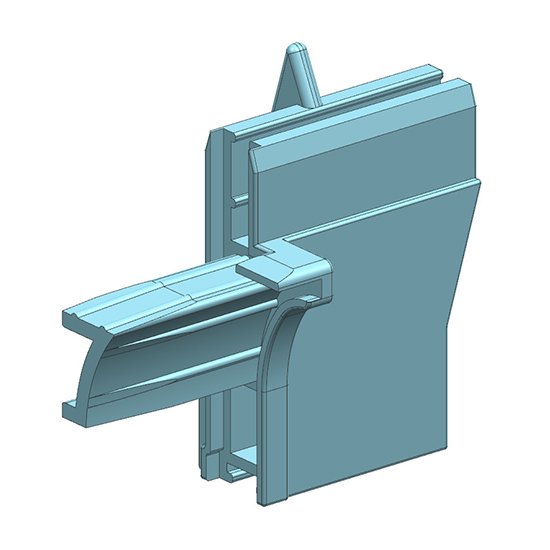

Mẫu cửa lưới chống muỗi tự cuốn ngang – Lux Screen sử dụng các chi tiết nhựa được sản xuất từ một bộ khuôn ép nhựa riêng, mẫu mã được lên ý tưởng, nghiên cứu, thiết kế hoàn toàn từ đội ngũ thiết kế của QUANG MINH.

chi tiết nhựa cửa lưới chống muỗi tự cuốn ngang

chi tiết nhựa cửa lưới chống muỗi tự cuốn ngang

 chi tiết nhựa cửa lưới chống muỗi tự cuốn ngang

 chi tiết nhựa cửa lưới chống muỗi tự cuốn ngang

Nắp bịt lô trong

Nắp bịt lô ngoài

Nắp bịt thanh kéo

Khóa


chi tiết nhựa cửa lưới chống muỗi tự cuốn ngang



chi tiết nhựa cửa lưới chống muỗi tự cuốn ngang

chi tiết nhựa cửa lưới chống muỗi tự cuốn ngang

chi tiết nhựa cửa lưới chống muỗi tự cuốn ngang

 chi tiết nhựa cửa lưới chống muỗi tự cuốn ngang

Chân ray trong khung

Chân ray ngoài khung

Vít, Bánh răng điều chỉnh

Vòng bạc

2.3. Dải nhựa PET

Chúng tôi sử dụng dải nhựa PET may trực tiếp vào 2 bên mép lưới. Khi cửa hoạt động, dải nhựa PET sẽ cài vào rãnh dẫn trên ray dẫn hướng hệ Lux, tạo ra các điểm giữ lưới liên tục trên suốt đường ray, tăng khả năng chống bung lưới lên tối đa.

Với giải pháp này, mẫu cửa lưới chống muỗi tự cuốn ngang - Lux Screen đã khắc phục được điểm hạn chế của các mẫu cửa trước đây, với mẫu cửa này khách hàng có thể lắp đặt được ở những vị trí có cấp gió mạnh.

Dải nhựa PETDải PET may trên lưới
 dải nhựa PET cửa lưới chống muỗi tự cuốn ngang dải nhựa PET cửa lưới chống muỗi tự cuốn ngang

Hình ảnh so sánh các mẫu cửa khi gặp gió lớn.

Mẫu cửa không có dải PET

Cửa lưới chống muỗi tự cuốn ngang - Lux Screen

không có dải PET may mép của cửa lưới chống muỗi tự cuốn ngang

có dải PET may mép của cửa lưới chống muỗi tự cuốn ngang

2.4. Vòng bi

Mẫu cửa lưới chống muỗi tự cuốn ngang - Lux Screen được lắp vòng bi ở cả 2 đầu trục. Điều này giúp cho mẫu cửa này hoạt động êm nhẹ hơn, hạn chế tối đa tiếng ồn, nâng cao tuổi thọ lên nhiều lần.

Phía đầu trục bên trái khi lắp vòng bi

Phía đầu trục bên phải khi lắp vòng bi

 vòng bi cửa lưới chống muỗi tự cuốn vòng bi cửa lưới chống muỗi tự cuốn

 3. Vị trí lắp đặt

3.1. Lắp đặt trong khung

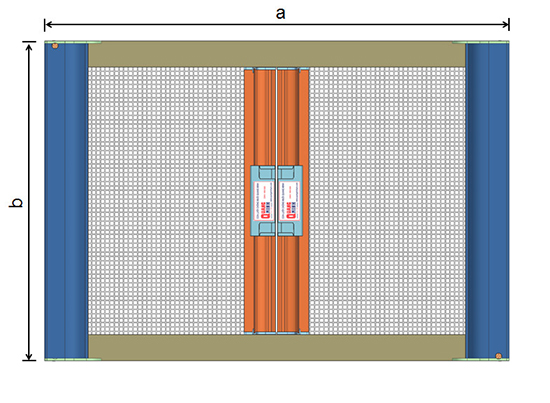

Để có thể lắp đặt cửa trong khung, cần kích thước khuôn tường - Kích thước từ mặt phẳng ngoài của tường đến mặt sen hoa (song cửa) hoặc cửa kính bên trong - lớn hơn hoặc bằng 3cm.

Xem video hướng dẫn khảo sát, lắp đặt.

vị trí lắp đặt của cửa lưới chống muỗi tự cuốn ngang

3.2. Lắp ngoài khung cửa

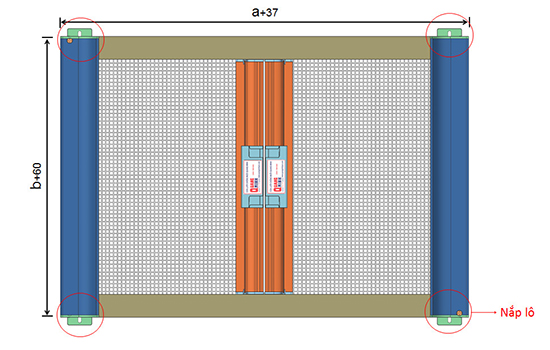

Đối với những trường hợp kích thước khuôn tường không còn đủ để chứa ray và hộp lô, hệ lắp ngoài khung tường, toàn bộ hệ cửa sẽ lộ ra bên ngoài, điểm nhô ra cao nhất từ mặt phẳng tường là mặt ngoài lô cuốn 37mm hoặc 45mm.

vị trí lắp đặt của cửa lưới chống muỗi tự cuốn ngang Video lắp ngoài khung (bổ sung sau)
