Sau khi mẫu cửa lưới chống muỗi tự cuốn lên hệ Lux Screen ra mắt, chúng tôi nhận thấy nhu cầu của khách hàng tăng cao, cần 1 hệ cửa có chiều rộng và chiều cao lớn hơn. Từ đó chúng tôi đã gấp rút nghiên cứu, phát triển và ra mắt thành công mẫu cửa lưới chống muỗi tự cuốn ngang hệ Lux Screen ngay trong năm 2020. Về cấu tạo cơ bản, vẫn khá giống với mẫu cuốn lên, nhưng chúng tôi đã cải tiến một số chi tiết cho phù hợp hơn với hệ cửa cuốn ngang.

1. Ưu nhược điểm

Ngoài những ưu điểm chung của hệ cửa lưới chống muỗi tự cuốn, mẫu cửa lưới chống muỗi tự cuốn ngang – Lux Screen còn có những ưu nhược điểm như sau:

– Giá thành khá cao.

– Lắp đặt ở các vị trí có sức gió lớn, có khả năng chống bung lưới tuyệt đối.

– Có thể lắp ở những vị trí có chiều rộng và chiều cao lớn.

– Có thể làm cửa 1 cánh hoặc 2 cánh.

– Có thể làm được cửa đi.

– Khung nhôm 4 bề, cứng vững, ổn định hơn.

– Sử dụng vòng bi giúp cửa vận hành êm nhẹ, nâng cao tuổi thọ.

2. Cấu tạo cơ bản

2.1. Khung nhôm

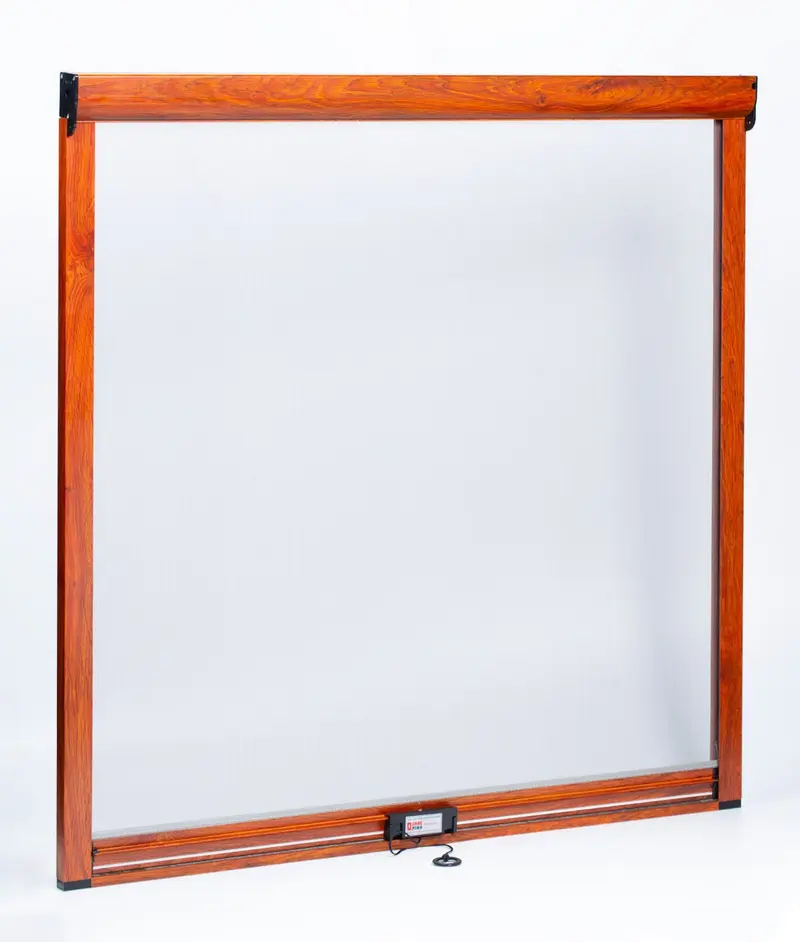

Mẫu cửa lưới chống muỗi tự cuốn ngang – Lux Screen có bộ khung nhôm được tạo thành từ hộp lô phía trên, trục cuốn phía trong hộp lô, ray dẫn hướng 2 bên, thanh kéo ngang để đóng mở cửa và thanh ngang dưới.

Chúng tôi có 1 số cải tiến về ray và bổ sung thêm thanh ngang dưới. Công dụng:

– Ray dẫn hướng hệ Lux: Loại ray này có biên dạng được thiết kế lại hoàn toàn để phù hợp hơn với những vị trí lắp đặt đón lượng gió và sức gió lớn. Đây là điểm khác biết lớn nhất của mẫu cửa lưới chống muỗi tự cuốn ngang – Lux Screen so với mẫu cửa trước – khả năng chống gió tuyệt đối.

Hình ảnh lưới và ray dẫn hệ Basic	Hình ảnh lưới và ray dẫn hệ Lux Screen

– Thanh ngang dưới: Chi tiết này được bổ sung với mục đích làm cho khung cửa cứng vững hơn và luôn đạt trạng thái tốt nhất khi cửa hoạt động.

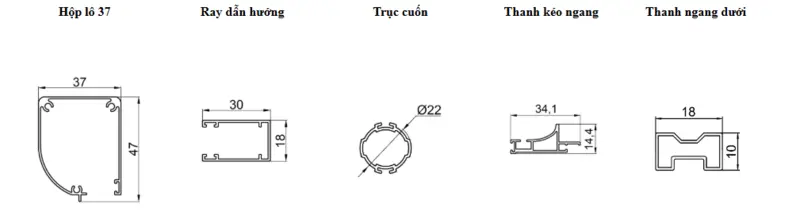

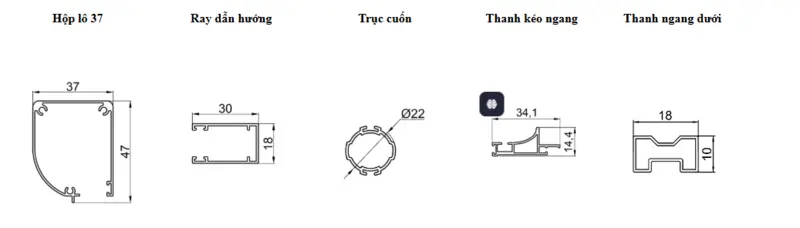

Hộp lô 37	Ray dẫn hướng	Trục cuốn	Thanh kéo ngang	Thanh ngang dưới

2.2. Các chi tiết nhựa

Mẫu cửa lưới chống muỗi tự cuốn ngang – Lux Screen sử dụng các chi tiết nhựa được sản xuất từ một bộ khuôn ép nhựa riêng, mẫu mã được lên ý tưởng, nghiên cứu, thiết kế hoàn toàn từ đội ngũ thiết kế của QUANG MINH.

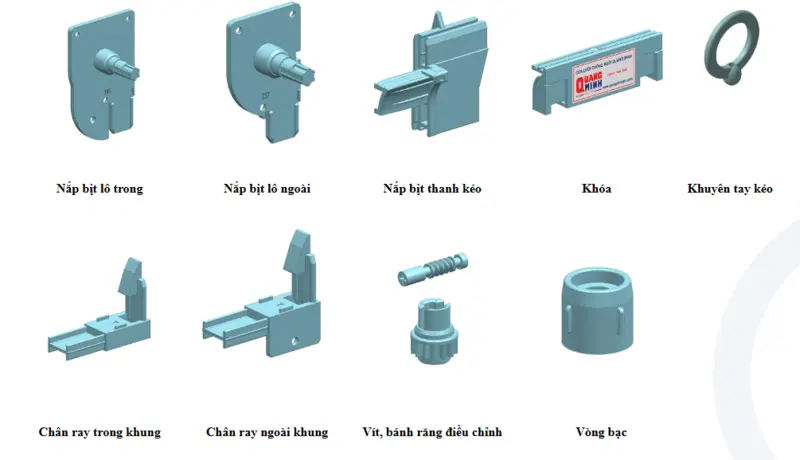

Nắp bịt lô trong	Nắp bịt lô ngoài	Nắp bịt thanh kéo	Khóa
Chân ray trong khung	Chân ray ngoài khung	Vít, Bánh răng điều chỉnh	Vòng bạc

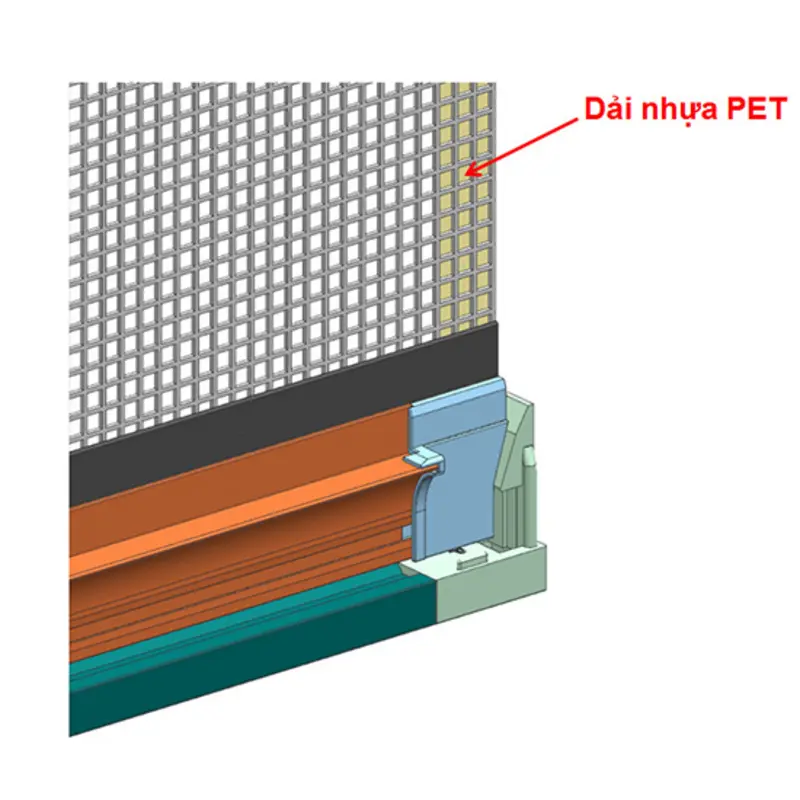

2.3. Dải nhựa PET

Chúng tôi sử dụng dải nhựa PET may trực tiếp vào 2 bên mép lưới. Khi cửa hoạt động, dải nhựa PET sẽ cài vào rãnh dẫn trên ray dẫn hướng hệ Lux, tạo ra các điểm giữ lưới liên tục trên suốt đường ray, tăng khả năng chống bung lưới lên tối đa.

Với giải pháp này, mẫu cửa lưới chống muỗi tự cuốn ngang – Lux Screen đã khắc phục được điểm hạn chế của các mẫu cửa trước đây, với mẫu cửa này khách hàng có thể lắp đặt được ở những vị trí có cấp gió mạnh.

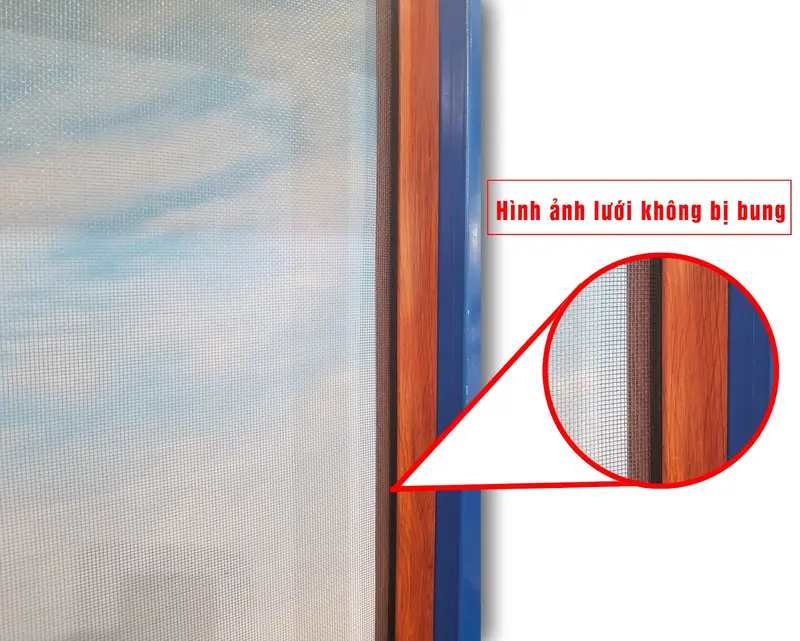

Dải nhựa PET	Dải PET may trên lưới

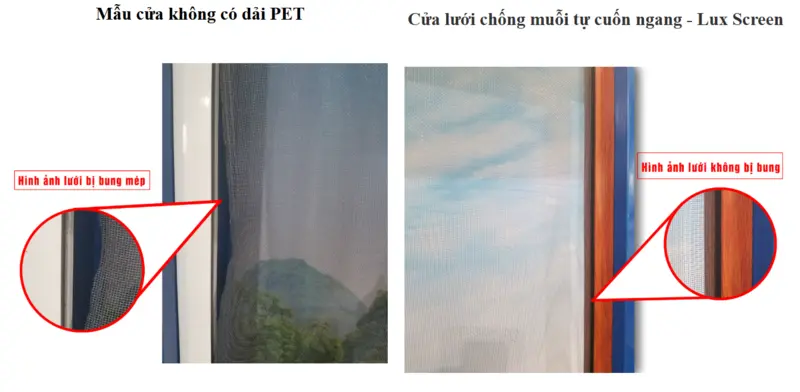

Hình ảnh so sánh các mẫu cửa khi gặp gió lớn.

Mẫu cửa không có dải PET	Cửa lưới chống muỗi tự cuốn ngang – Lux Screen

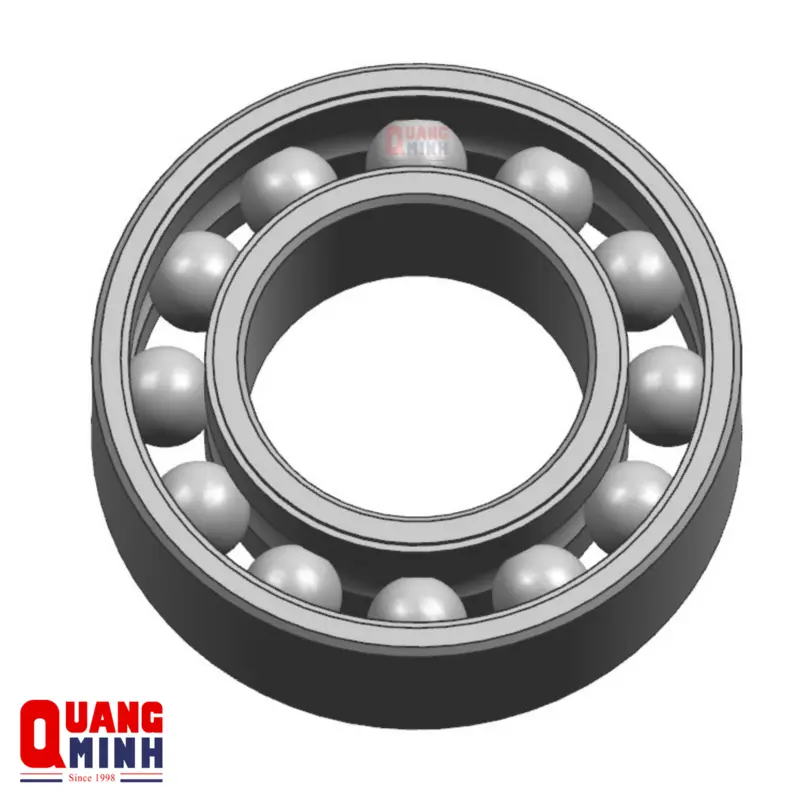

2.4. Vòng bi

Mẫu cửa lưới chống muỗi tự cuốn ngang – Lux Screen được lắp vòng bi ở cả 2 đầu trục. Điều này giúp cho mẫu cửa này hoạt động êm nhẹ hơn, hạn chế tối đa tiếng ồn, nâng cao tuổi thọ lên nhiều lần.

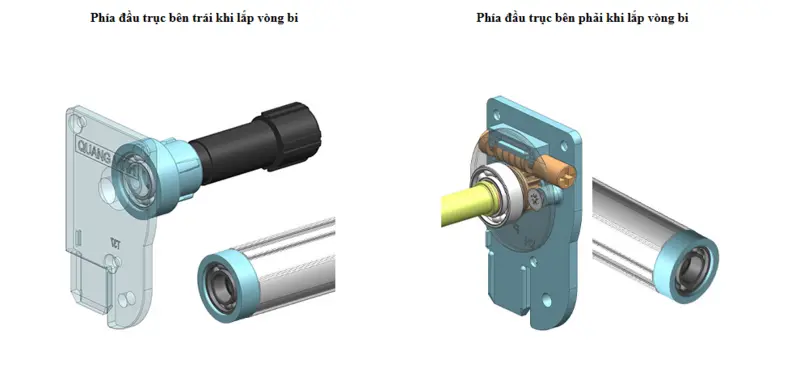

Phía đầu trục bên trái khi lắp vòng bi	Phía đầu trục bên phải khi lắp vòng bi

 3. Vị trí lắp đặt

3.1. Lắp đặt trong khung

Để có thể lắp đặt cửa trong khung, cần kích thước khuôn tường – Kích thước từ mặt phẳng ngoài của tường đến mặt sen hoa (song cửa) hoặc cửa kính bên trong – lớn hơn hoặc bằng 3cm.

Xem video hướng dẫn khảo sát, lắp đặt.

3.2. Lắp ngoài khung cửa

Đối với những trường hợp kích thước khuôn tường không còn đủ để chứa ray và hộp lô, hệ lắp ngoài khung tường, toàn bộ hệ cửa sẽ lộ ra bên ngoài, điểm nhô ra cao nhất từ mặt phẳng tường là mặt ngoài lô cuốn 37mm hoặc 45mm.

Video lắp ngoài khung (bổ sung sau)
