  • C02

Bảng giới hạn kích thước

Kích thước (mm)Lớn nhấtNhỏ nhấtKhả dụng
Rộng 1700250250 - 1600
Cao1800250250 - 1750

Khuyến nghị:

Nên sử dụng cửa lưới chống muỗi tự cuốn lên - Lux Screen có số đo trong khoảng kích thước khả dụng. Trường hợp Quý khách hàng yêu cầu sản phẩm có kích thước ngoài phạm vi khả dụng, chúng tôi không cam kết bảo hành theo quy định

Cửa có khả năng chống bung lưới nên có thể lắp ở vị trí cửa có gió lớn.

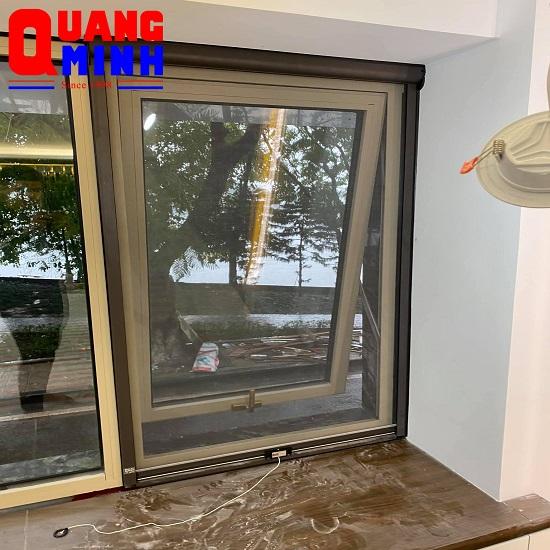

Mẫu cửa lưới chống muỗi tự cuốn lên - Lux Screen được thương mại vào năm 2020, phát triển từ mẫu sản phẩm cửa cuốn 2018 - mẫu cửa lưới chống muỗi tự cuốn lên - Basic, chúng tôi dựa vào các phản hồi từ khách hàng để nghiên cứu, cải tiến nhằm ưu việt hóa công năng ứng dụng, tăng tuổi thọ của sản phẩm cũng như thỏa mãn các yêu cầu mới từ khách hàng.

1. Ưu nhược điểm

Ngoài những ưu điểm chung của hệ cửa lưới chống muỗi tự cuốn, mẫu cửa lưới chống muỗi tự cuốn lên – Lux Screen còn có những ưu nhược điểm như sau:

- Giá thành khá cao.

- Lắp đặt ở các vị trí có sức gió lớn, có khả năng chống bung lưới tuyệt đối.

- Chỉ làm cửa sổ

- Khung nhôm 4 bề, cứng vững, ổn định hơn.

- Sử dụng vòng bi giúp cửa vận hành êm nhẹ, nâng cao tuổi thọ.

2. Cấu tạo cơ bản

2.1. Khung nhôm

Mẫu cửa lưới chống muỗi tự cuốn lên – Lux Screen có bộ khung nhôm được tạo thành từ hộp lô phía trên, trục cuốn phía trong hộp lô, ray dẫn hướng 2 bên, thanh kéo ngang để đóng mở cửa và thanh ngang dưới.

Chúng tôi có 1 số cải tiến về ray và bổ sung thêm thanh ngang dưới. Công dụng:

- Ray dẫn hướng hệ Lux: Loại ray này có biên dạng được thiết kế lại hoàn toàn để phù hợp hơn với những vị trí lắp đặt đón lượng gió và sức gió lớn. Đây là điểm khác biết lớn nhất của mẫu cửa lưới chống muỗi tự cuốn lên - Lux Screen so với mẫu cửa trước - khả năng chống gió tuyệt đối.

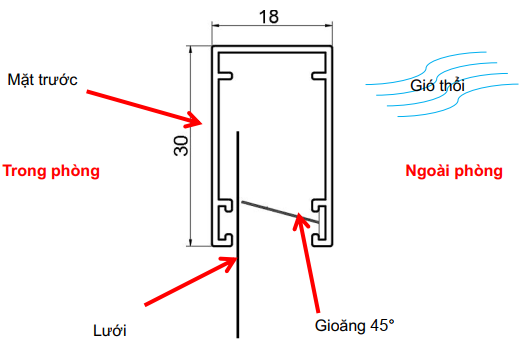

Hình ảnh lưới và ray dẫn hệ Basic

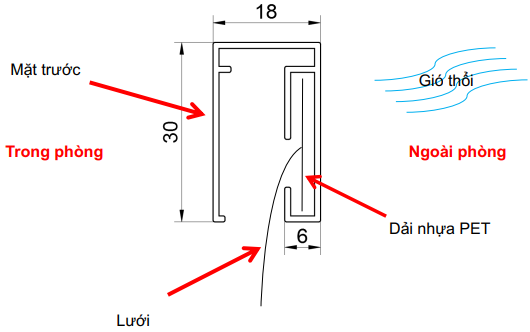

Hình ảnh lưới và ray dẫn hệ Lux Screen

 cửa lưới chống muỗi tự cuốn cửa lưới chống muỗi tự cuốn

- Thanh ngang dưới: Chi tiết này được bổ sung với mục đích làm cho khung cửa cứng vững hơn và luôn đạt trạng thái tốt nhất khi cửa hoạt động.

Hộp lô 37

Ray dẫn hướng

Trục cuốn

Thanh kéo ngang

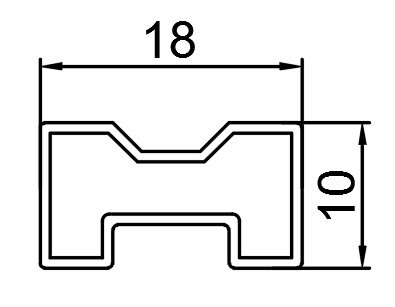

Thanh ngang dưới

 mặt cắt hộp lô cửa lưới chống muỗi tự cuốn mặt cắt hộp lô cửa lưới chống muỗi tự cuốn mặt cắt hộp lô cửa lưới chống muỗi tự cuốn  thanh ngang dưới cửa lưới chống muỗi tự cuốn

2.2. Các chi tiết nhựa

Mẫu cửa lưới chống muỗi tự cuốn lên – Lux Screen sử dụng các chi tiết nhựa được sản xuất từ một bộ khuôn ép nhựa riêng, mẫu mã được lên ý tưởng, nghiên cứu, thiết kế hoàn toàn từ đội ngũ thiết kế của QUANG MINH.

chi tiết nhựa cửa lưới chống muỗi tự cuốn

chi tiết nhựa cửa lưới chống muỗi tự cuốn

chi tiết nhựa cửa lưới chống muỗi tự cuốn

chi tiết nhựa cửa lưới chống muỗi tự cuốn

chi tiết nhựa cửa lưới chống muỗi tự cuốn



Nắp bịt lô trong

Nắp bịt lô ngoài

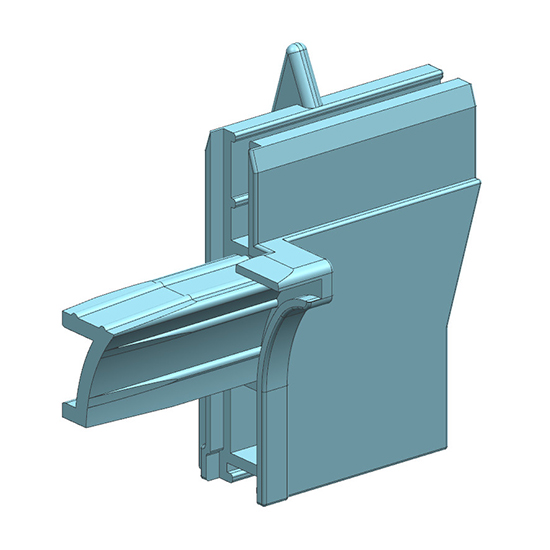

Nắp bịt thanh kéo

Khóa

Khuyên tay kéo

chi tiết nhựa cửa lưới chống muỗi tự cuốn

chi tiết nhựa cửa lưới chống muỗi tự cuốn



chi tiết nhựa cửa lưới chống muỗi tự cuốn

chi tiết nhựa cửa lưới chống muỗi tự cuốn

chi tiết nhựa cửa lưới chống muỗi tự cuốn

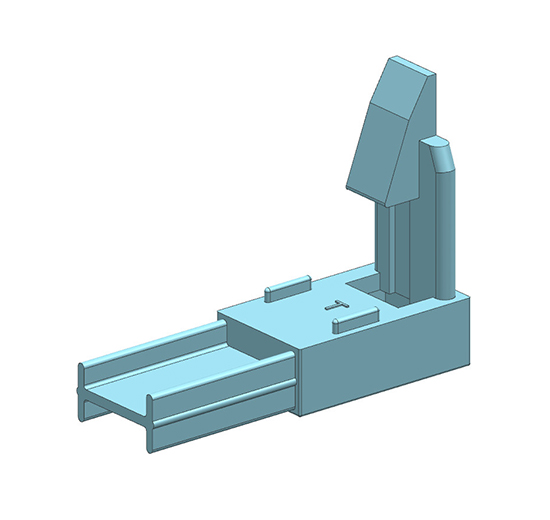

Chân ray trong khung

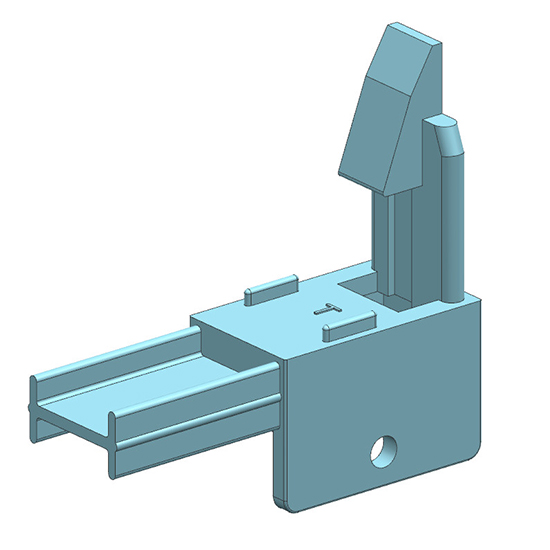

Chân ray ngoài khung

Vít, bánh răng điều chỉnh

   Vòng bạc



2.3. Dải nhựa PET

Chúng tôi sử dụng dải nhựa PET may trực tiếp vào 2 bên mép lưới. Khi cửa hoạt động, dải nhựa PET sẽ cài vào rãnh dẫn trên ray dẫn hướng hệ Lux, tạo ra các điểm giữ lưới liên tục trên suốt đường ray, tăng khả năng chống bung lưới lên tối đa.

Với giải pháp này, mẫu cửa lưới chống muỗi tự cuốn lên - Lux Screen đã khắc phục được điểm hạn chế của các mẫu cửa trước đây, với mẫu cửa này khách hàng có thể lắp đặt được ở những vị trí có cấp gió mạnh.

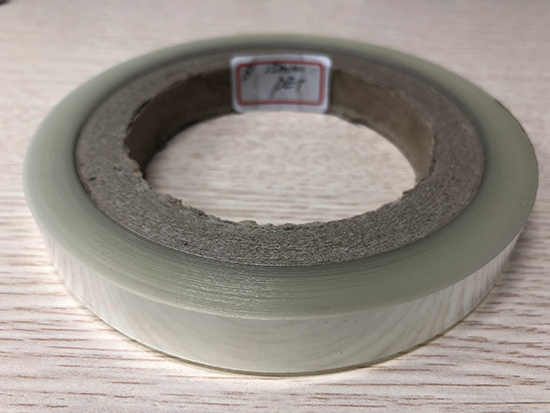

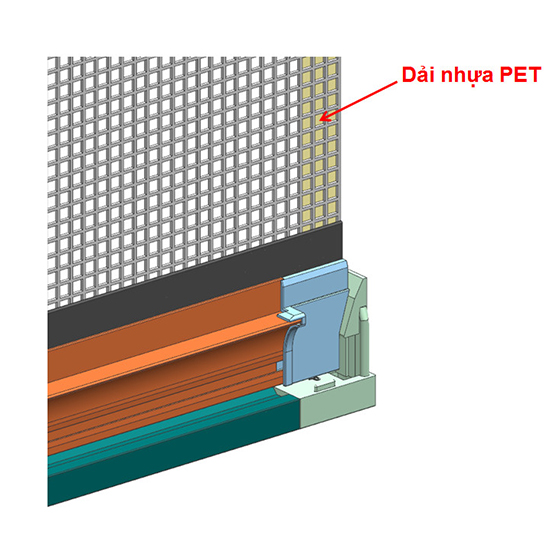

Cuộn nhựa PETVị trí dải nhựa PET
 dải nhựa PET cửa lưới chống muỗi tự cuốn dải nhựa PET cửa lưới chống muỗi tự cuốn

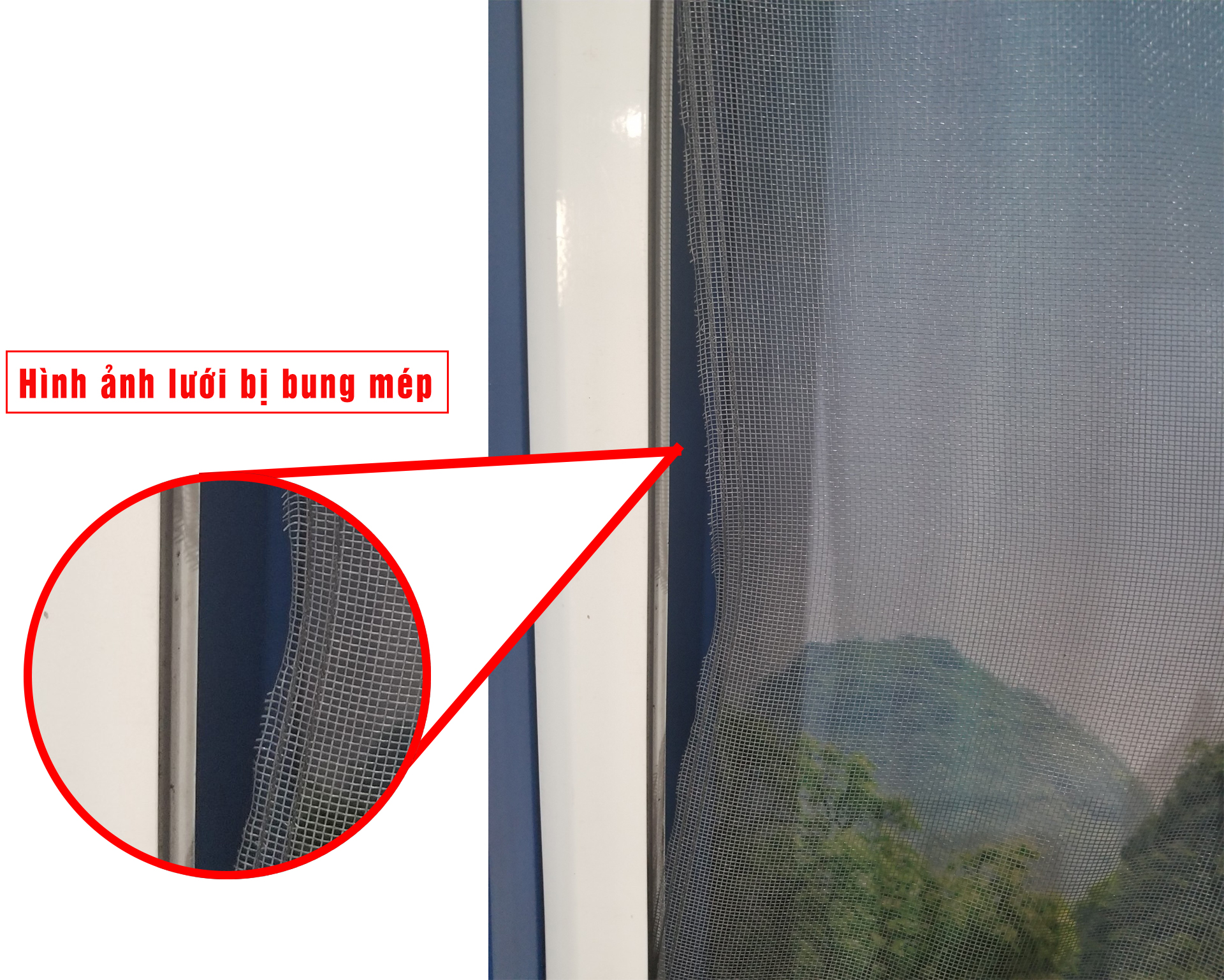

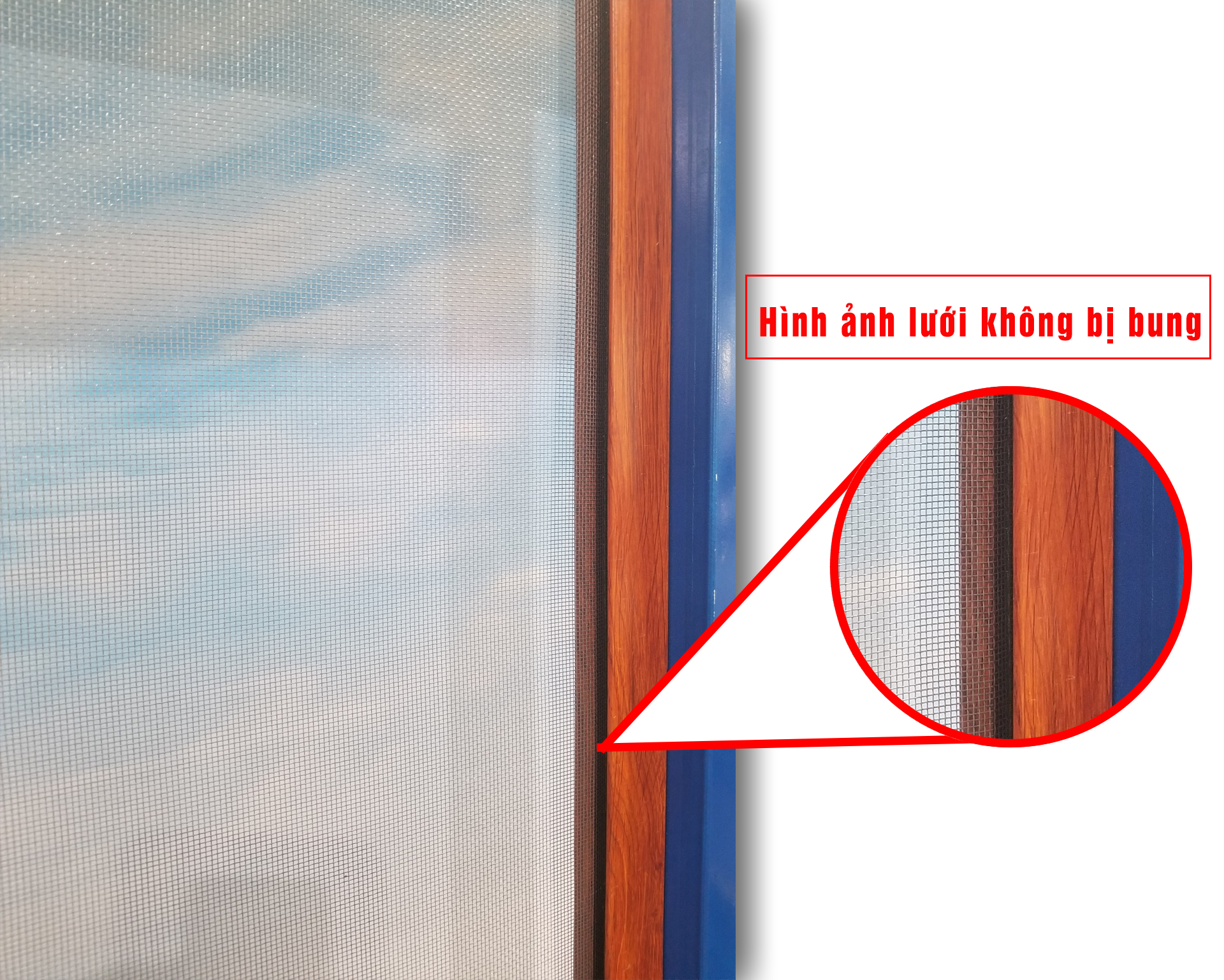

Hình ảnh so sánh khi gặp gió lớn

không có dải PET may mép của cửa lưới chống muỗi tự cuốn                                                Mẫu cửa không có dải PET

có dải PET may mép của cửa lưới chống muỗi tự cuốn

                                     Cửa lưới chống muỗi tự cuốn lên - Lux Screen

2.4. Vòng bi

Mẫu cửa lưới chống muỗi tự cuốn lên - Lux Screen được lắp vòng bi ở cả 2 đầu trục. Điều này giúp cho mẫu cửa này hoạt động êm nhẹ hơn, hạn chế tối đa tiếng ồn, nâng cao tuổi thọ lên nhiều lần.

Phía đầu trục bên trái khi lắp vòng bi

Phía đầu trục bên phải khi lắp vòng bi

 vòng bi cửa lưới chống muỗi tự cuốn vòng bi cửa lưới chống muỗi tự cuốn

3.Vị trí lắp đặt

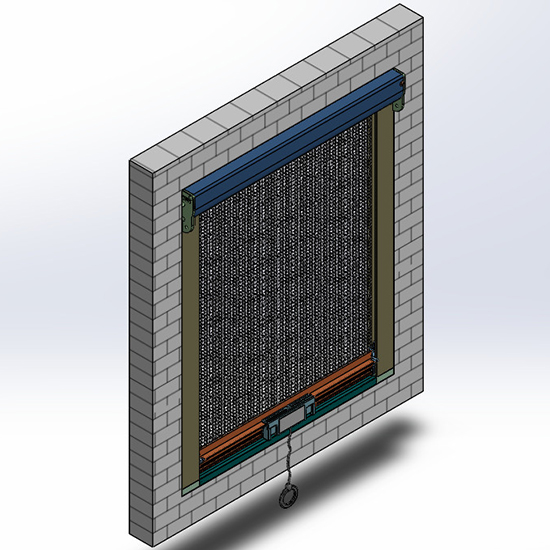

3.1. Lắp đặt trong khung

Để có thể lắp đặt cửa trong khung, cần kích thước khuôn tường - Kích thước từ mặt phẳng ngoài của tường đến mặt sen hoa (song cửa) hoặc cửa kính bên trong - lớn hơn hoặc bằng 3cm.

Xem video hướng dẫn khảo sát, lắp đặt.

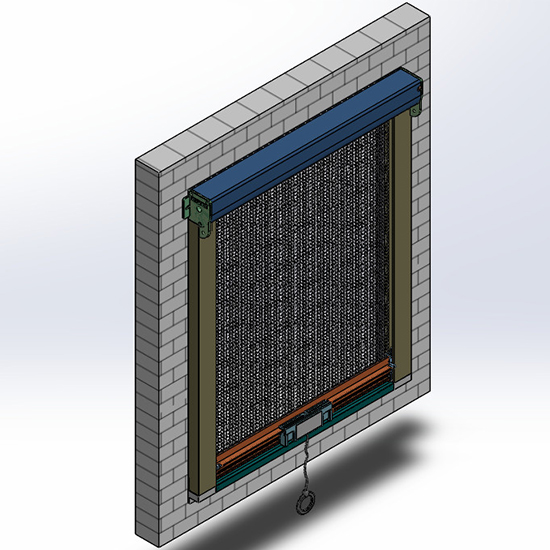

vị trí lắp đặt cửa lưới chống muỗi tự cuốn

3.2. Lắp đặt ngoài khung

Đối với những trường hợp kích thước khuôn tường không còn đủ để chứa ray và hộp lô, hệ lắp ngoài khung tường, toàn bộ hệ cửa sẽ lộ ra bên ngoài, điểm nhô ra cao nhất từ mặt phẳng tường là mặt ngoài lô cuốn 37mm hoặc 45mm.

Xem video hướng dẫn khảo sát, lắp đặt.

vị trí lắp đặt cửa lưới chống muỗi tự cuốn
