KHÁI QUÁT HỆ CỬA LƯỚI CHỐNG MUỖI TỰ CUỐN

Cửa lưới chống muỗi tự cuốn là hệ sản phẩm được QUANG MINH đầu tư nghiên cứu phát triển từ năm 2005, đây là sản phẩm đầu tiên chúng tôi bán thương mại trên thị trường, vào đầu năm 2007. Là hệ sản phẩm được khách hàng ưa chuộng và luôn là sản phẩm lọt top dẫn đầu được lựa chọn trong các hệ sản phẩm mà QUANG MINH cung ứng.

Trải qua quá trình nghiên cứu và cải tiến liên tục, đến nay chúng tôi đã có 3 mẫu cửa lưới chống muỗi tự cuốn được bán rộng rãi trên thị trường, phù hợp với mọi nhu cầu của khách hàng.

1. Công năng- ứng dụng

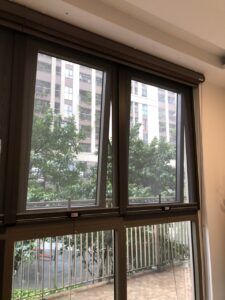

Cửa lưới chống muỗi tự cuốn được lắp đặt ở các vị trí cửa sổ, ô thoáng nhằm mục đích ngăn chặn ruồi, muỗi và các loại côn trùng xâm nhập.

Hạn chế bụi mịn, bụi bẩn, rác thải từ môi trường bên ngoài.

Ưu điểm

Lưới tự cuốn gọn vào trong hộp lô khi không sử dụng.

Khi sử dụng, mặt lưới căng, phẳng tỷ lệ thông thoáng lên đến 70%.

Dễ dàng vệ sinh, làm sạch.

Vận hành êm ái, dễ dàng sử dụng.

Sản phẩm có tuổi thọ cao, trên 10 năm.

2. Nguyên lý hoạt động

Cửa lưới chống muỗi tự cuốn có khả năng tự thu gọn lưới vào trong hộp lô khi không sử dụng.

Cửa được đóng lại nhờ ngoại lực - lực kéo của bàn tay, khi cửa đóng hết hành trình thì lẫy khóa tại hai đầu thanh kéo sẽ tự động chốt lại.

Khi bấm bộ khóa, lẫy khóa tại hai đầu thanh kéo sẽ nhả ra, nhờ vào nội lực - lực kéo, nén của lò xo, lưới sẽ tự động thu vào trong hộp lô.

3. Đặc điểm cấu tạo khác biệt

QUANG MINH liên tục cải tiến mẫu mã, cải thiện chất lượng và bổ sung thêm nhiều giải pháp giá trị để sản phẩm ngày càng hoàn thiện. Đặc biệt với mẫu sản phẩm nghiên cứu phát triển năm 2018, hệ cửa lưới chống muỗi tự cuốn đã phát triển thêm nhiều tính năng ưu việt, khác biệt so với các sản phẩm hiện có trên thị trường.

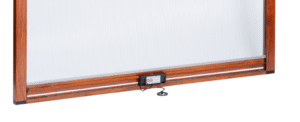

3.1. Khung nhôm

Các chi tiết tạo nên bộ khung của mẫu cửa lưới chống muỗi tự cuốn được tạo nên từ vật liệu hợp kim nhôm 6063 – T5 có độ cứng đạt 11÷12 Wechsler.

Biên dạng nhôm được chúng tôi chủ động hoàn toàn trong thiết kế, khách hàng có thể cảm nhận được sự thanh thoát, thẩm mỹ nhưng vẫn đảm bảo các yêu cầu kỹ thuật.

Tất cả các biên dạng nhôm đều đã được QUANG MINH đăng kí bảo hộ kiểu dáng công nghiệp.

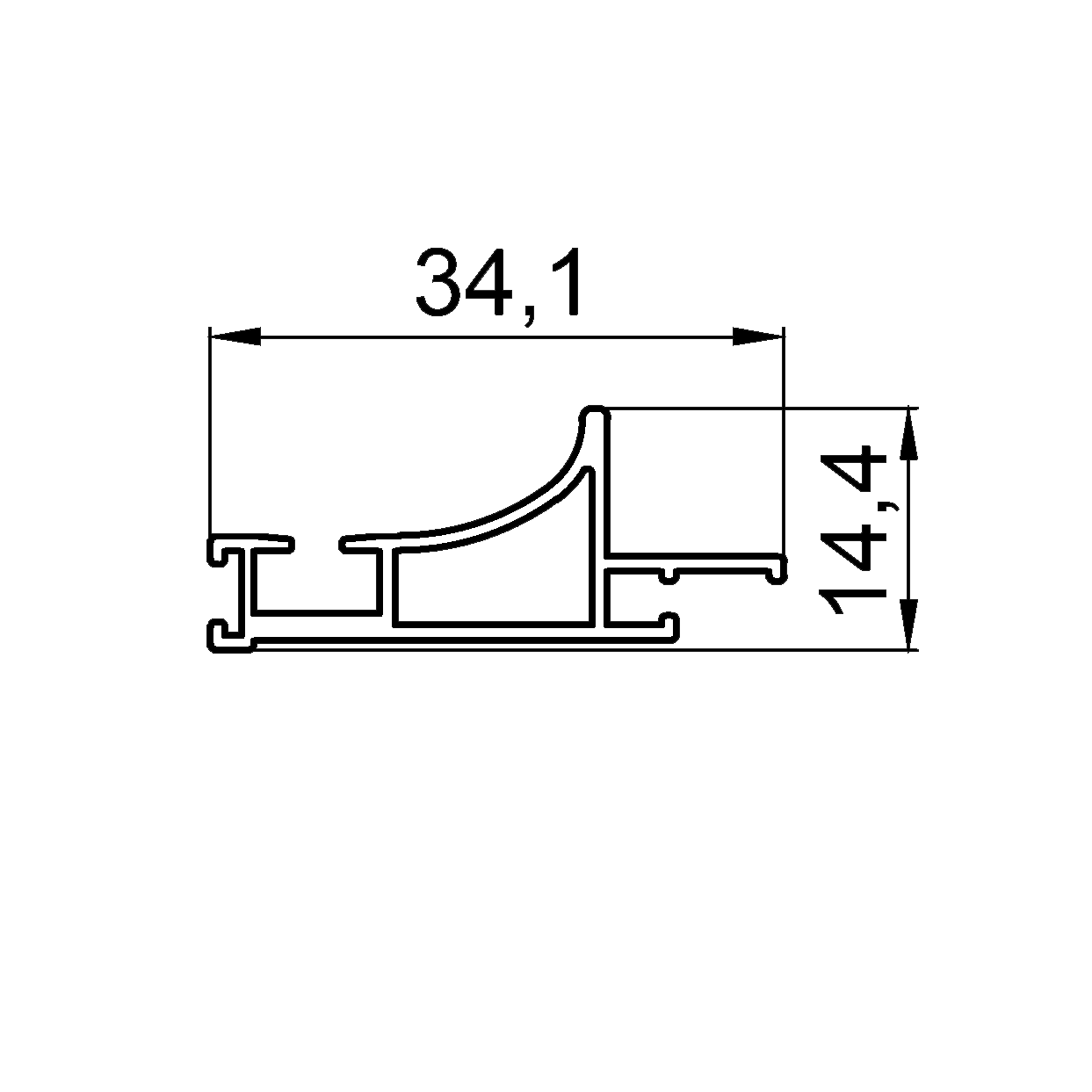

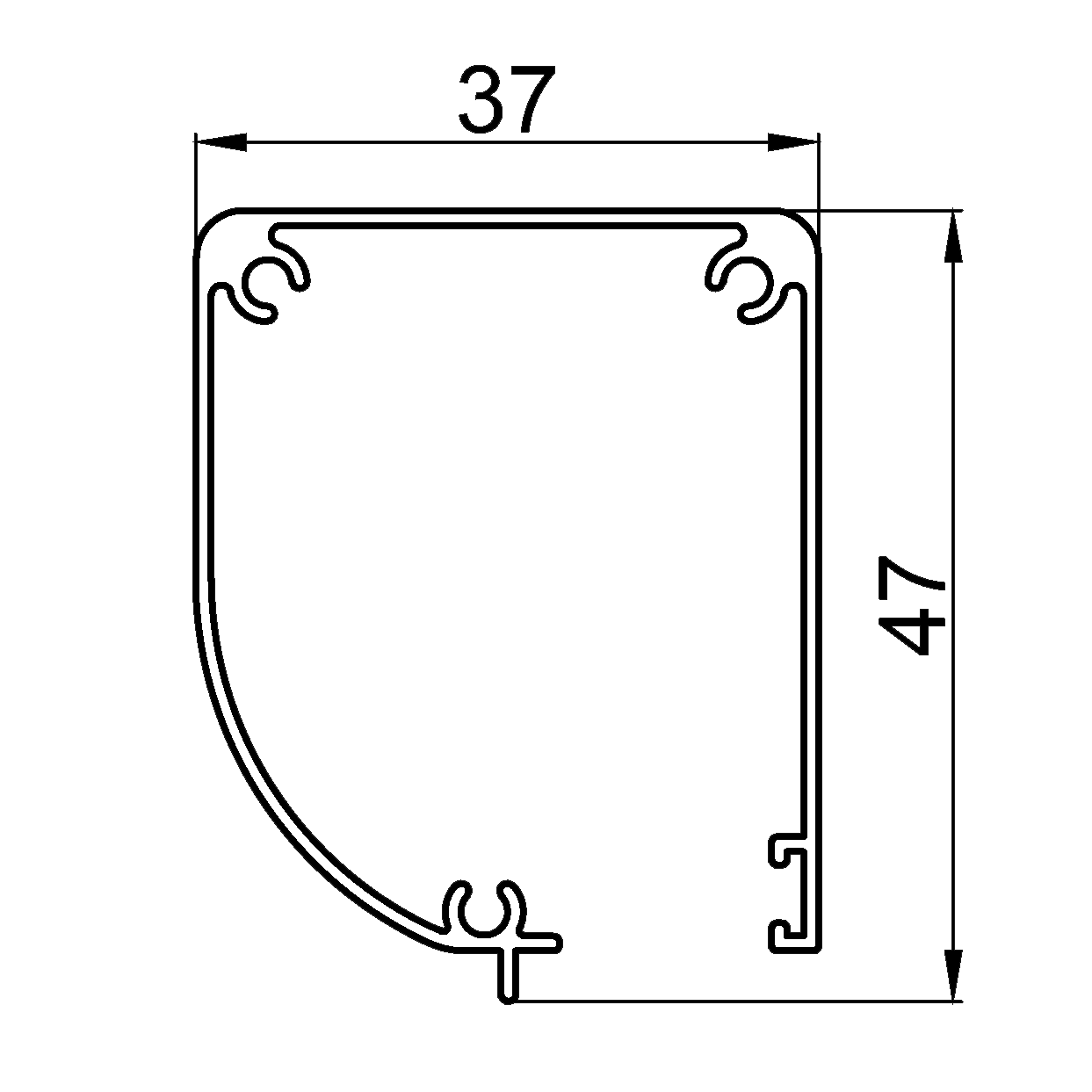

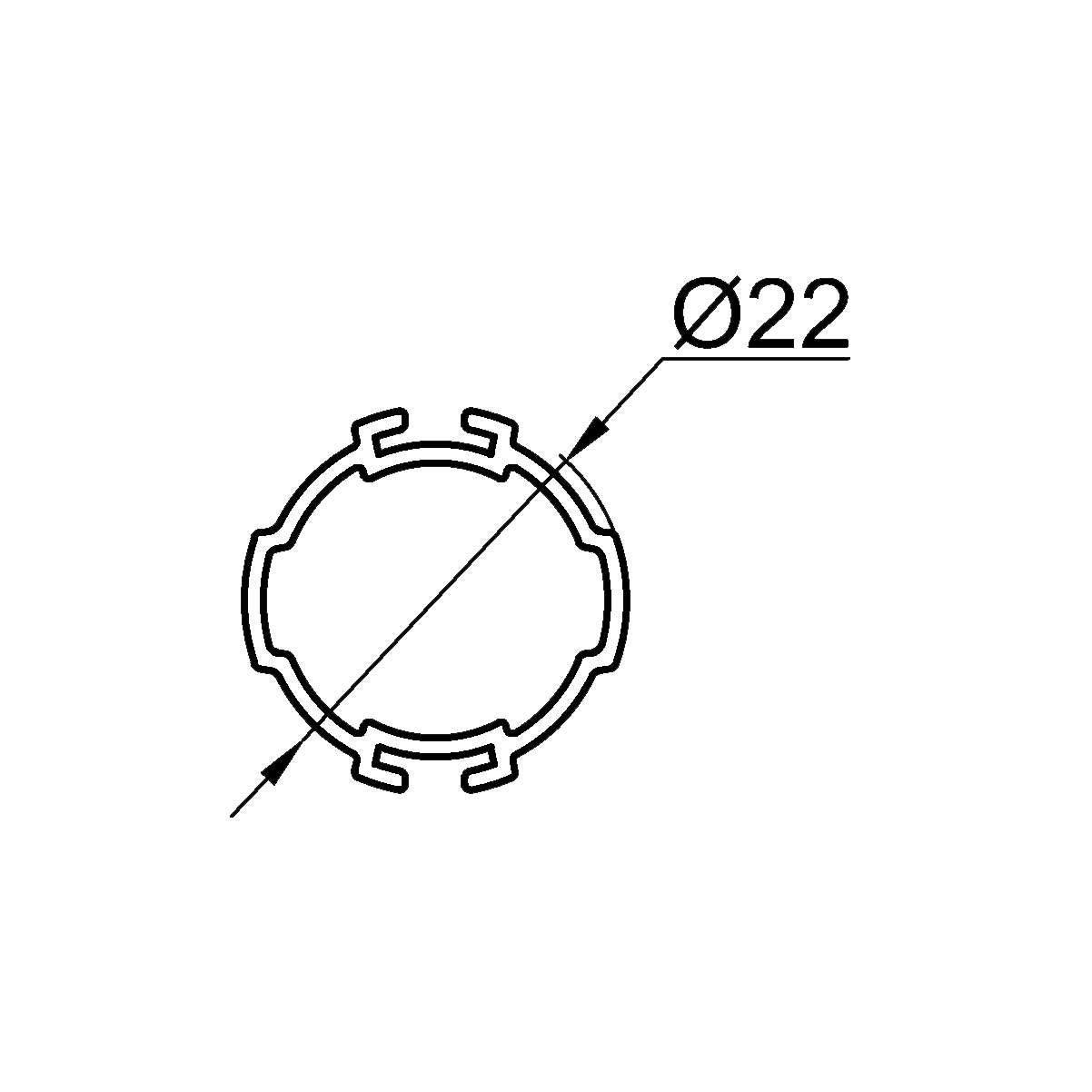

 Lô 37Trục cuốn Thanh kéo ngang
 cửa lưới chống muỗi tự cuốn cửa lưới chống muỗi tự cuốn cửa lưới chống muỗi tự cuốn

Khung nhôm được phủ lớp sơn tĩnh điện Akzonobel (Hà Lan) hoặc phủ phim màu vân gỗ theo tiêu chuẩn kỹ thuật khắt khe từ các nhà máy nhôm uy tín, lâu đời trên thị trường, đảm bảo độ bền cao, không bong tróc, không bay màu.

Bảng màu sơn khung nhôm

Chúng tôi có sẵn 6 màu sơn cơ bản

Đen(DEN)Ghi(GHI)Trắng sứ(TS)Nâu cà phê(CF)Vân gỗ(VG)
cửa lưới chống muỗi tự cuốncửa lưới chống muỗi tự cuốncửa lưới chống muỗi tự cuốncửa lưới chống muỗi tự cuốncửa lưới chống muỗi tự cuốn



3.2. Đặc điểm khác biệt về phụ kiện

3.2.1 Chi tiết nhựa và nguyên vật liệu cấu thành

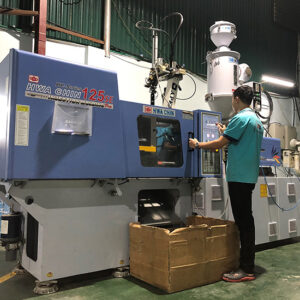

QUANG MINH luôn đặt trọng tâm vào nghiên cứu cải tiến sản phẩm liên tục để mang đến những sản phẩm tốt nhất cho khách hàng, nên chúng tôi đã chú trọng đầu tư cho việc mua máy ép nhựa và đặt hàng sản xuất riêng khuôn ép nhựa từ các nhà máy sản xuất khuôn nhựa uy tín, là đối tác lâu năm của các thương hiệu lớn đến từ Nhật Bản, Hàn Quốc,…

Từ đó chúng tôi có thể chủ động hoàn toàn trong sản xuất, giúp thay đổi cải thiện mẫu mã, nâng cao chất lượng bề mặt và tuổi thọ cho từng chi tiết.

Tất cả các chi tiết nhựa đều đã được QUANG MINH đăng kí Bảo hộ Kiểu dáng Công nghiệp.

Vật liệu cấu thành:

Các chi tiết nhựa trong hệ cửa lưới chống muỗi tự cuốn được sản xuất từ những nguyên liệu nhựa có đặc tính kỹ thuật cao như POM, PA66 được nhập khẩu từ Đài Loan, hoặc Hàn Quốc (Nhấn xem tại đây – CO, CQ hạt nhựa nhập khẩu).

Nhữa kỹ thuật POM và PA66 có khả năng chống rạn nứt, chống va đập, ổn định nhiệt, chống mài mòn, kháng hóa chất đều ở mức cao, tính chất cách điện tốt, dễ dàng xử lý, bề mặt sáng đẹp, thẩm mỹ. Không bị ảnh hưởng nhiều bởi môi trường.

3.2.2 Bổ sung cụm chi tiết điều chỉnh lực lò xo chủ động

Giải pháp thiết kế này, giúp cho lò xo luôn ở trạng thái lực vừa đủ giúp tăng tuổi thọ lò xo, điều chỉnh tốc độ cuốn vừa phải, nhờ đó cửa hoạt động êm, nhẹ, ít tiếng ồn nhất có thể.

Đồng thời cụm chi tiết này giúp cho khách hàng có thể chủ động điều chỉnh lực căng lò xo sau thời gian sử dụng mà không cần nhờ đến sự hỗ trợ của nhà cung cấp.

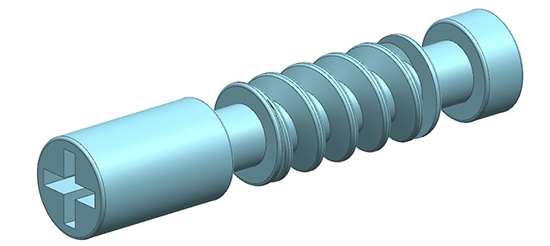

 Trục vít điều chỉnh Bánh răng chuyển hướng Cụm chi tiết khi lắp ráp
 cửa lưới chống muỗi tự cuốn cửa lưới chống muỗi tự cuốn cửa lưới chống muỗi tự cuốn
3.2.3 Có thể lựa chọn lắp thêm vòng bi cho hai đầu trục

Khi cửa được lắp thêm vòng bi, ma sát giữa trục lô và bạc đỡ sẽ chuyển từ dạng ma sát trượt sang dạng ma mát lăn, giúp hạn chế tối đa mài mòn.

Bên cạnh đó, khi lắp vòng bi khe hở giữa trục và bạc đỡ không còn, trục lô không đảo, không lắc giúp cửa vận hành êm ái, nhẹ nhàng hơn.

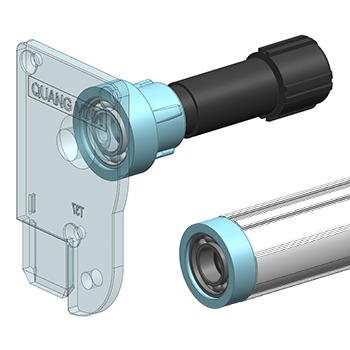

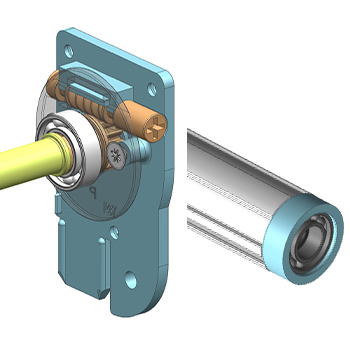

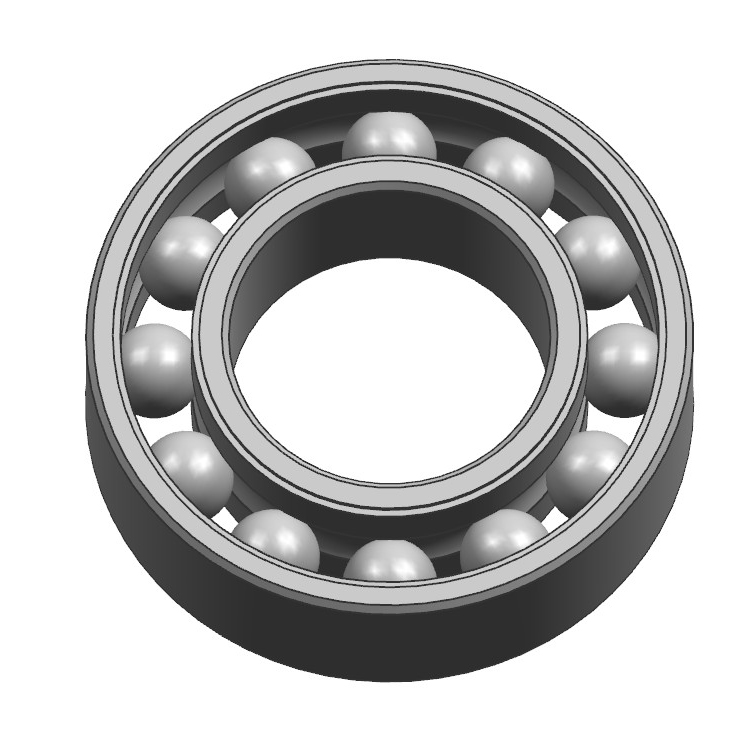

 Vòng biCụm trụ có vòng bi
 cửa lưới chống muỗi tự cuốn cửa lưới chống muỗi tự cuốn cửa lưới chống muỗi tự cuốn
 3.2.4 Sử dụng trục định tâm lò xo

Lò xo rất quan trọng, nó được coi là "TRÁI TIM" hay nói cách khác là “động cơ” của hệ cửa lưới chống muỗi tự cuốn là yếu tố quyết định đến khả năng vận hành & tuổi thọ của toàn bộ sản phẩm.

Chỉnh vì thế chúng tôi đã tập trung vào cải tiến cấu tạo của cụm lò xo. Bổ sung trục định tâm cho lò xo là một nghiên cứu cải tiến đột phá, giúp tăng tuổi thọ lò xo lên nhiều lần đối với các mẫu trước đây.

Bên cạnh đó chúng tôi đã chọn loại thép tốt nhất làm vật liệu cho lò xo - thép SKD tiêu chuẩn Nhật Bản.

Kích thước                                 .

Trục định tâm: Là điểm ưu việt của cửa lưới tự cuốn Quang Minh, sử dụng thiết bị này lòa xo không bị biến dạng, vặn xoắn, giúp cửa vận hành êm ái, bền bỉ.

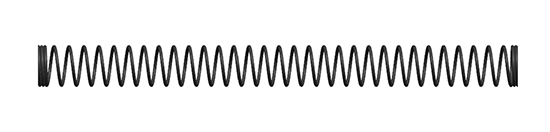

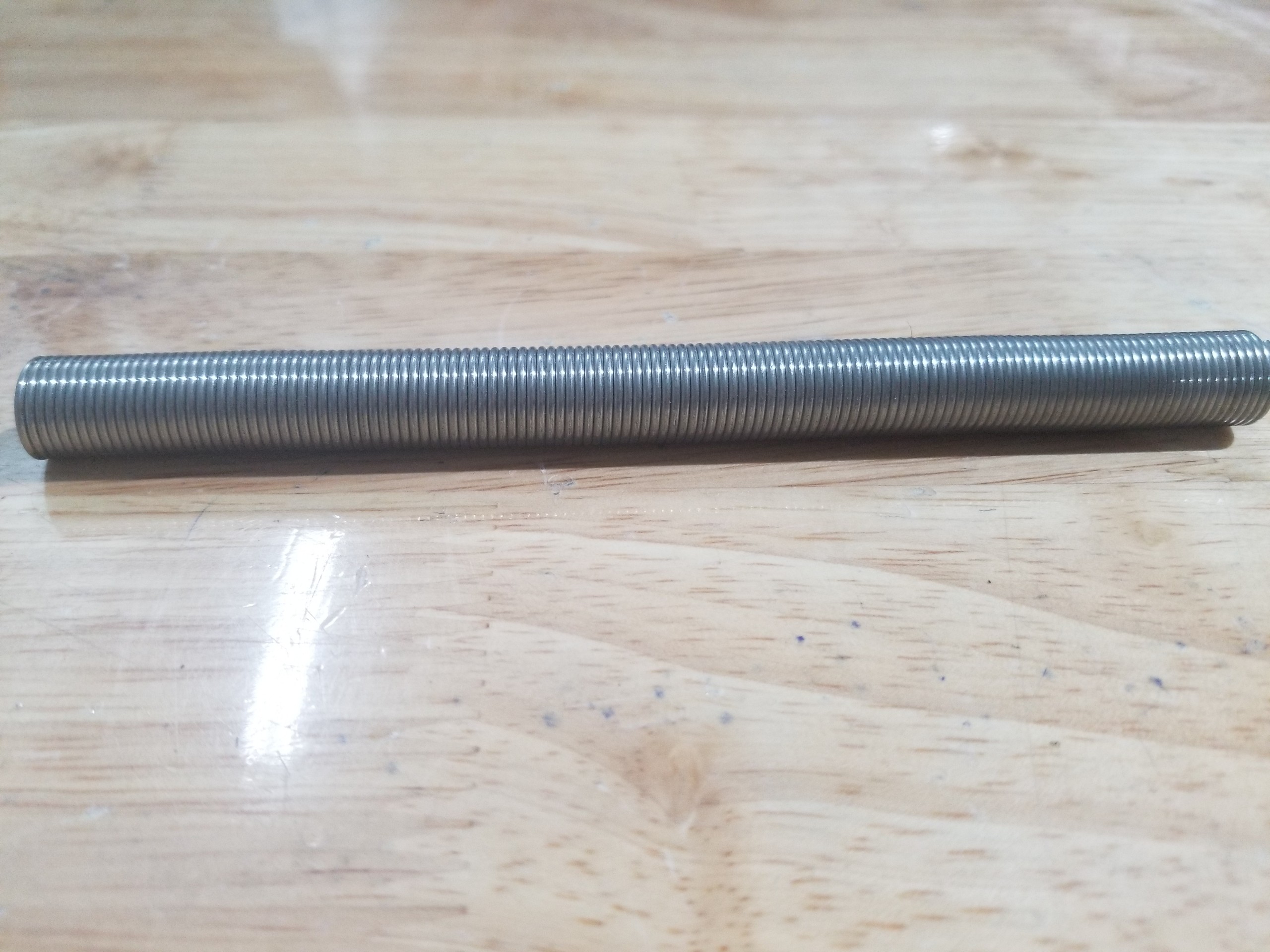

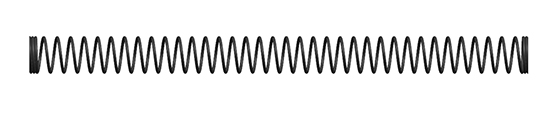

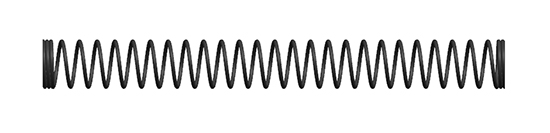

Lò xo: Sử dụng thép SKD tiêu chuẩn Nhật Bản, vận hành bền bỉ.                                                                                                                                 .

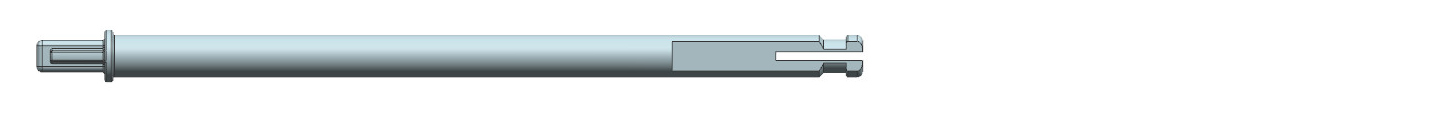

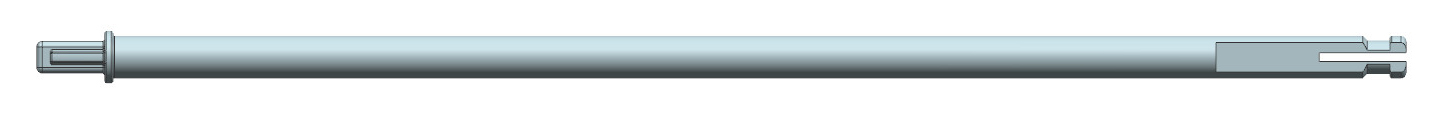

450mmtrục định tâm cửa lưới chống muỗi tự cuốn ngang lò xo cửa lưới chống muỗi tự cuốn ngang
550mmtrục định tâm cửa lưới chống muỗi tự cuốn ngang lò xo cửa lưới chống muỗi tự cuốn ngang
650mmtrục định tâm cửa lưới chống muỗi tự cuốn ngang  lò xo cửa lưới chống muỗi tự cuốn ngang

Trục định tâm có tác dụng ngăn cho lò xo không bị biến dạng quá mức khi lực xoắn tăng lên tối đa, đây là yếu tố quyết định tuổi thọ lò xo, giúp cho sản phẩm cửa lưới chống muỗi tự cuốn bền hơn nhiều lần.

Trục định tâm còn giúp giảm tối đa tiếng ồn phát ra khi lò xo va đập vào trục lô trong lúc cửa đang hoạt động.

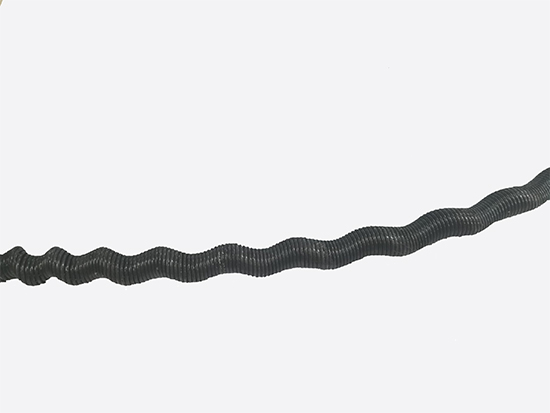

 Lò xo có trục định tâm Lò xo có trục định tâm sau 1 năm sử dụng Không có trục định tâm sau 1 năm sử dụng
 Lò xo trục định tâm cửa lưới chống muỗi tự cuốn Lò xo cửa lưới chống muỗi tự cuốn Lò xo cửa lưới chống muỗi tự cuốn bị vặn xoắn
3.2.5 Sử dụng hộp giảm tốc

Hộp giảm tốc có tác dụng làm giảm tốc độ cửa cuốn lên bằng cách tăng thêm lực ma sát ngược chiều với hướng lực kéo của lò xo, nhằm mục đích kìm hãm lực kéo của lò xo, giúp vận hành an toàn hơn cho người sử dụng, mặt khác cũng tăng tuổi thọ của sản phẩm.

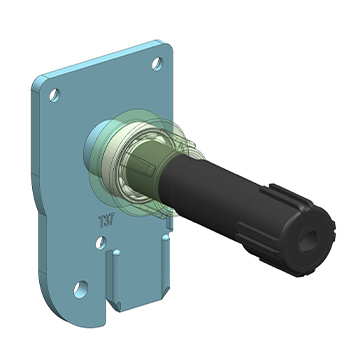

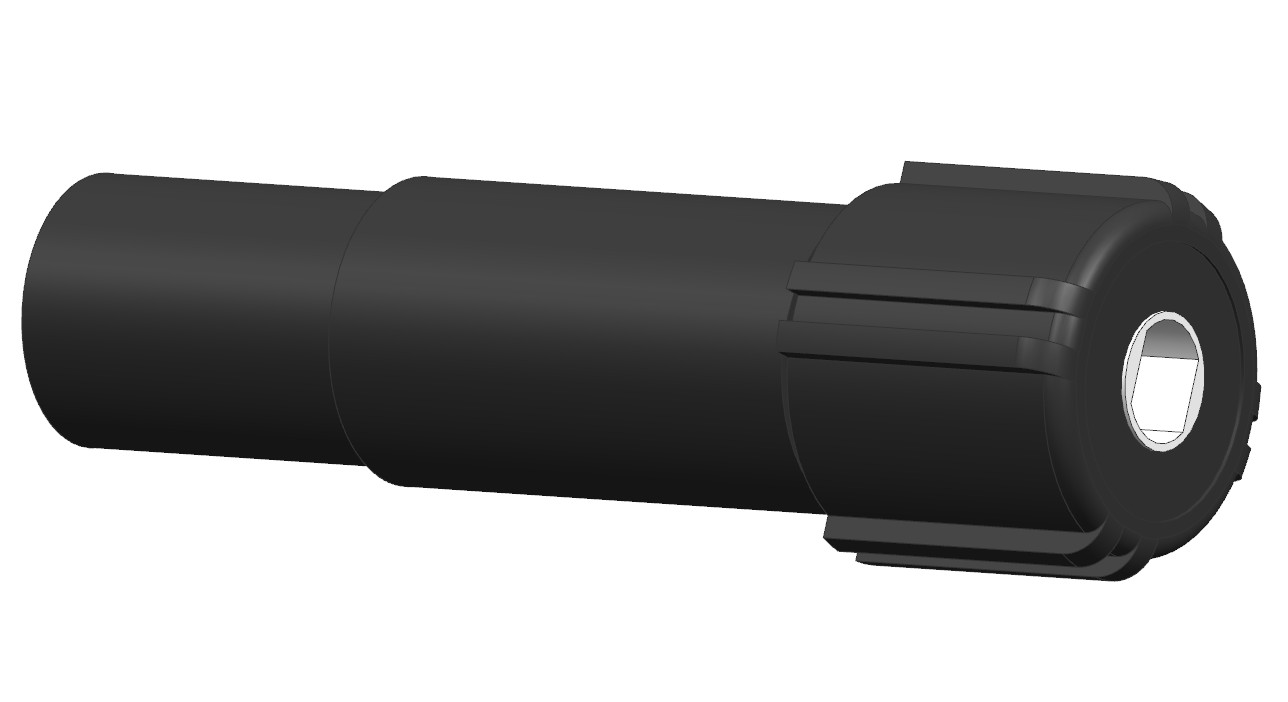

 Hộp giảm tốc Mô hình lắp đặt
 Hộp giảm tốc cửa lưới chống muỗi tự cuốn Mô hình lắp đặt cửa lưới chống muỗi tự cuốn
 3.2.6 Bộ khóa bấm hỗ trợ thao tác đóng mở cửa.

Đây là cụm chi tiết chúng tôi nghiên cứu, phát triển dựa trên những góp ý của khách hang. Bộ khóa bấm này giúp cho việc thao tác vận hành đóng mở cửa dễ dàng, thuận tiện hơn. Bộ khóa bấm đã loại bỏ được các hạn chế của các mẫu cũ, nhờ đó mà người già, trẻ nhỏ, hoặc bất cứ ai cũng đều có thể đóng mở cửa một cách dễ dàng, thuận tiện nhất.

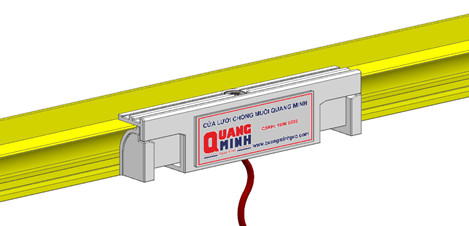

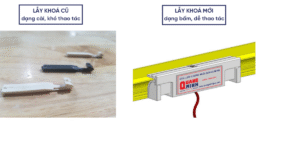

 Bộ khóa bấm mới

Dạng bấm, dễ thao tác

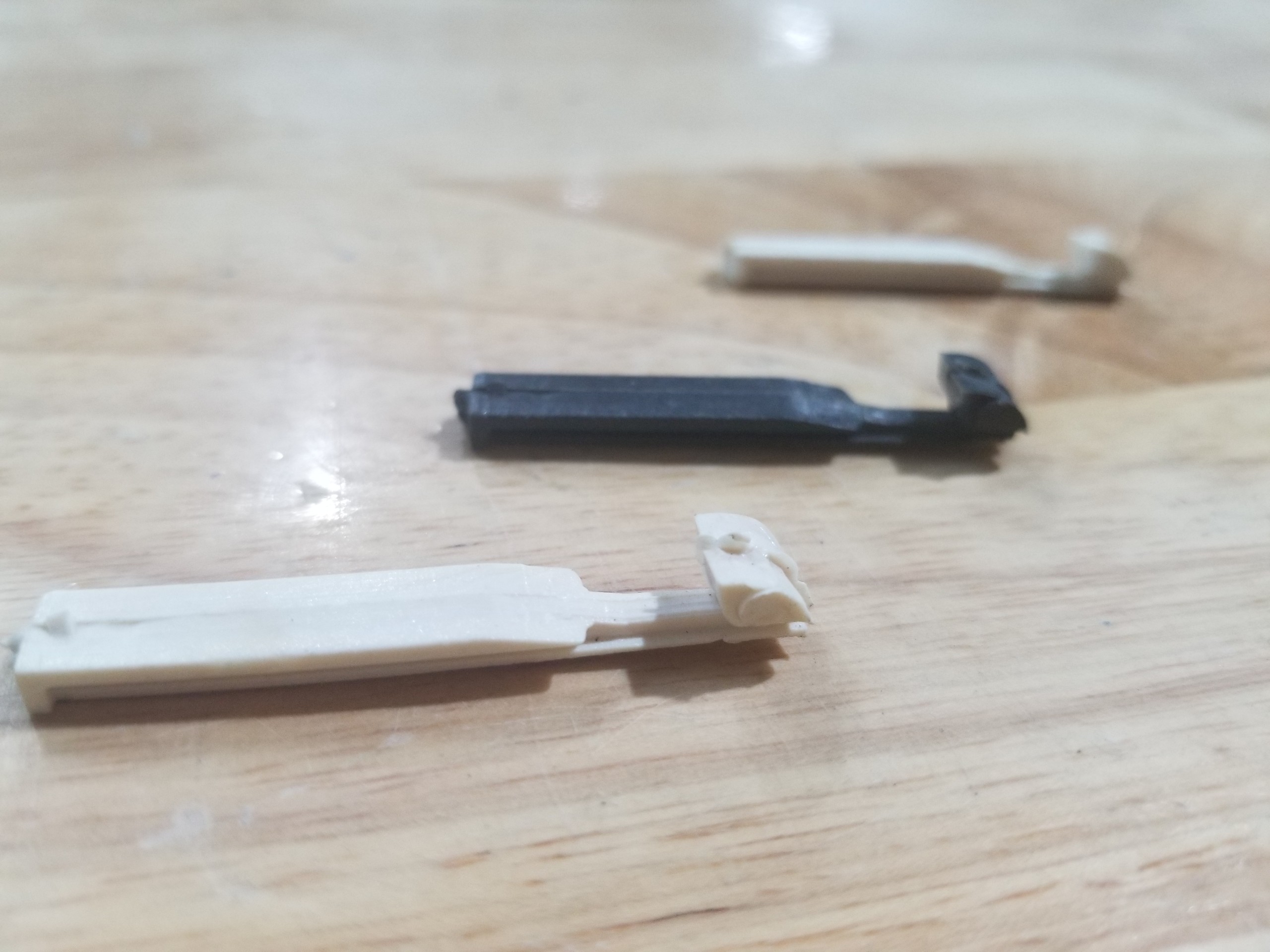

 Lẫy khóa cũ

Dạng cài, khó thao tác

 cửa lưới chống muỗi tự cuốn cửa lưới chống muỗi tự cuốn

3.3. Lưới

Với hệ cửa lưới chống muỗi tự cuốn, hiện tại QUANG MINH đang sử dụng mẫu lưới lõi sợi thủy tinh phủ nhựa PVC, được nhập khẩu từ những nhà máy uy tín, có thương hiệu và tuổi đời lâu năm tại Trung Quốc, Italia (Nhấn xem CO, CQ).

Lưới sợi thủy tinh phủ nhựa PVC không sử dụng hóa chất độc hại, không gây ảnh hưởng đến sức khỏe của con người và môi trường.

Thông số kỹ thuật:

Đặc tính:

Chống cháy lan, kháng tia UV, tuổi thọ lưới cao.

Quy cách lưới:

Kích thước ô lưới: 1,12mm x 1,33mm

Đường kính sợi: 0,29mm ± 2%

Màu sắc: Đen hoặc xám

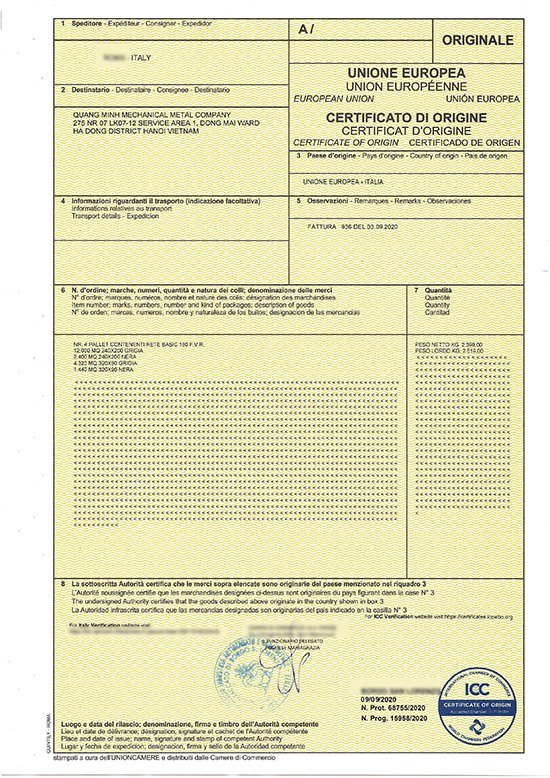

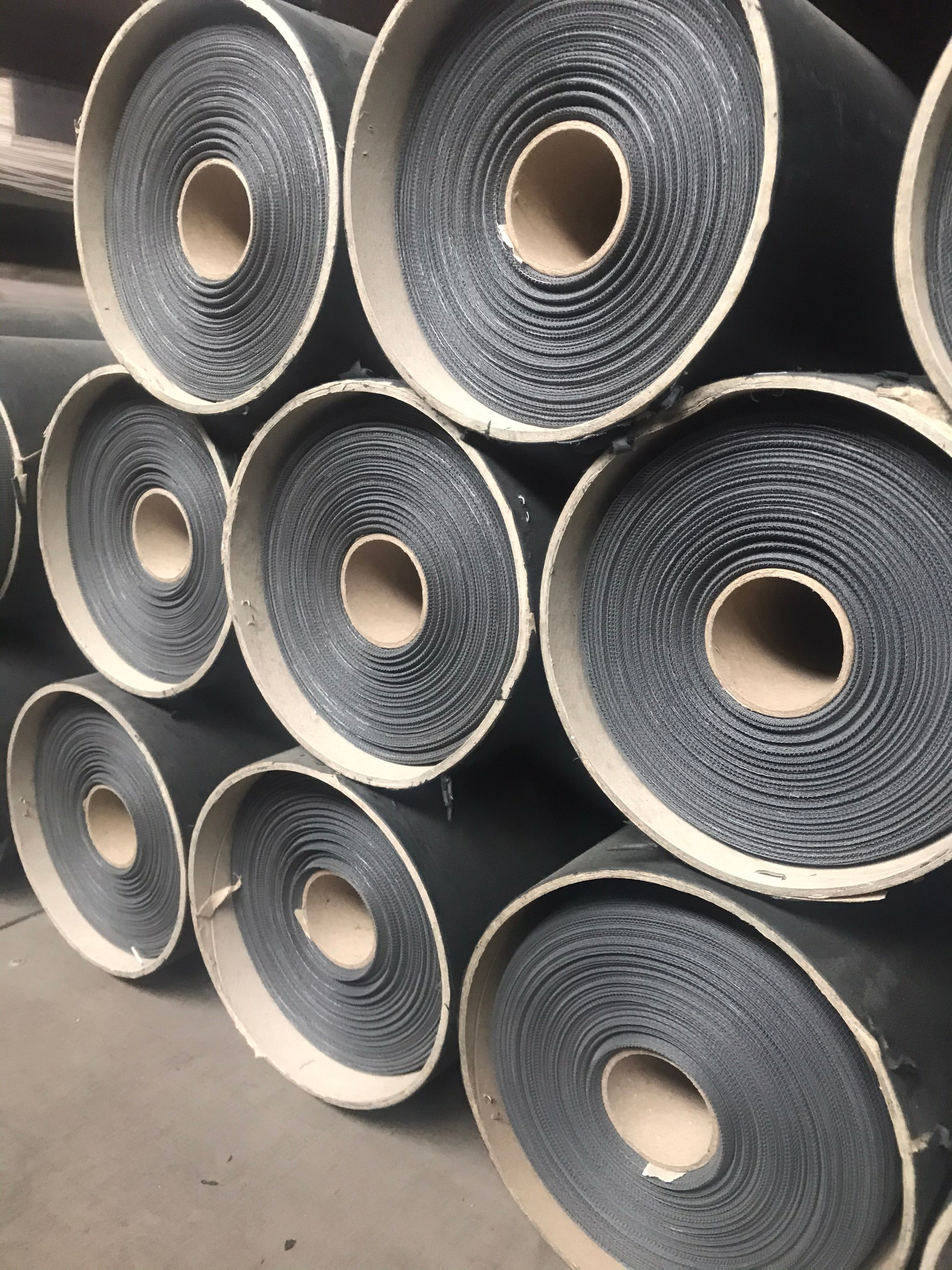

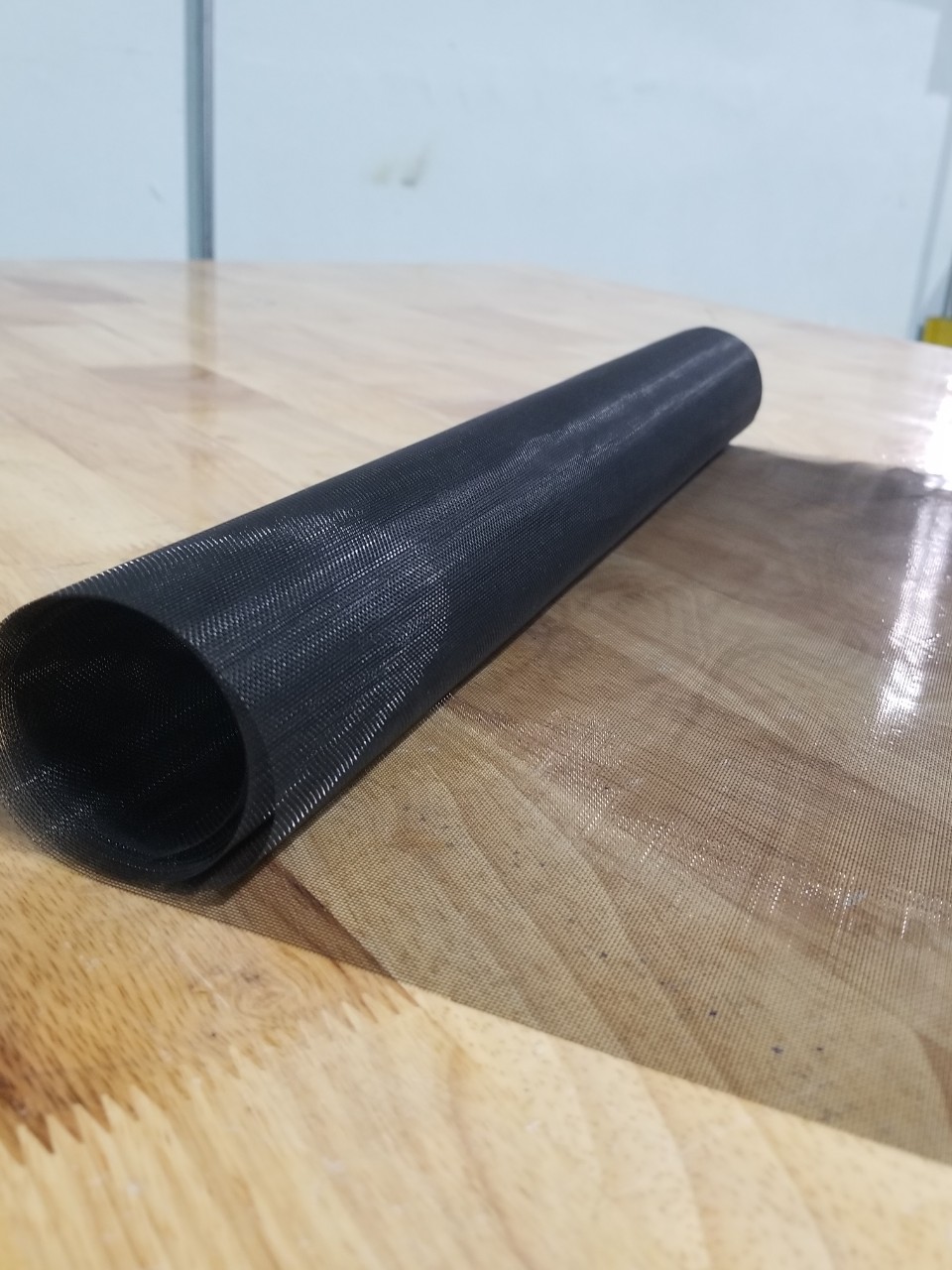

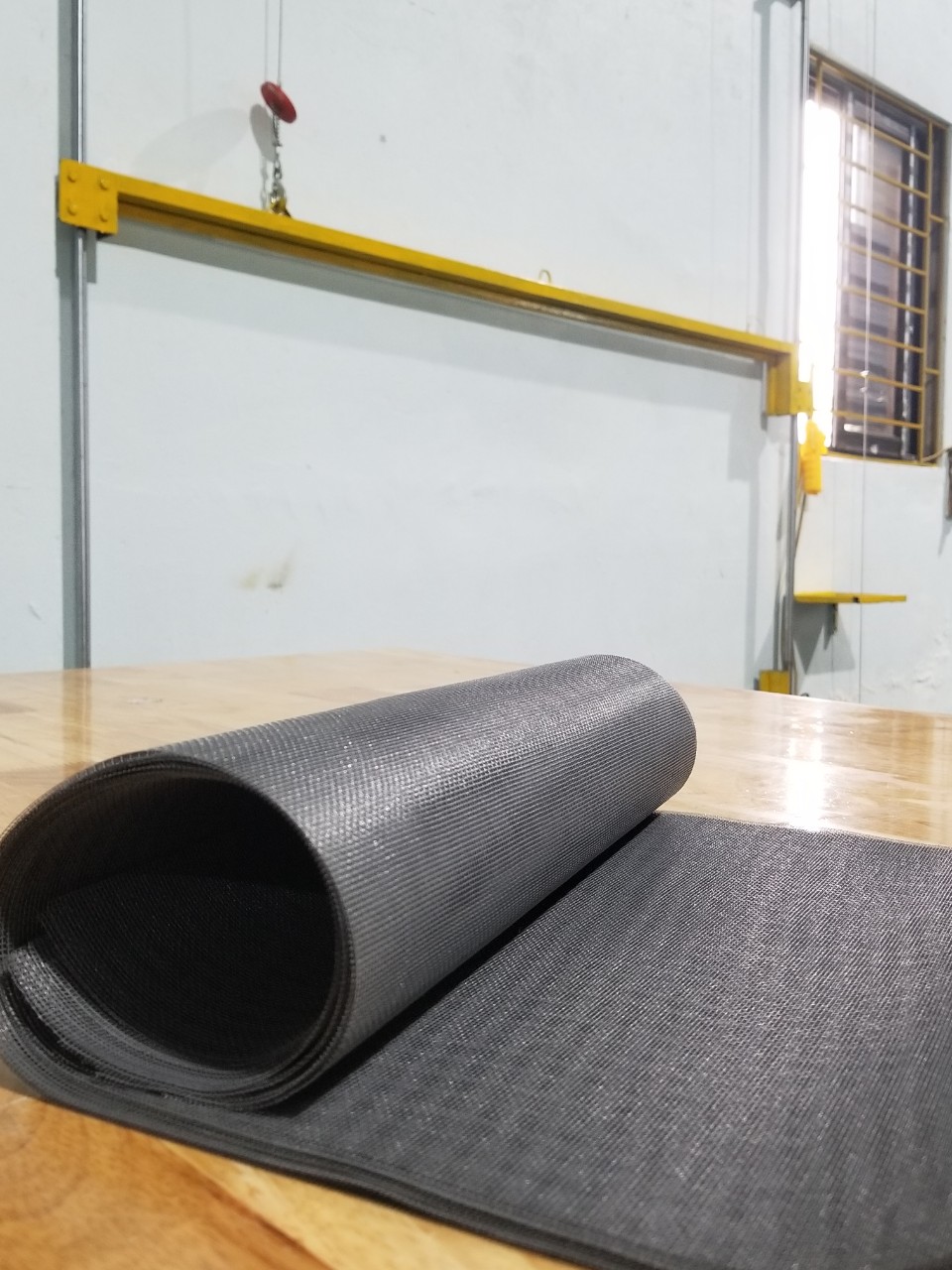

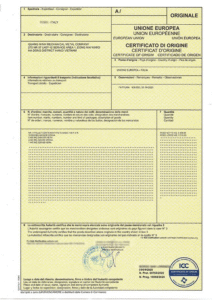

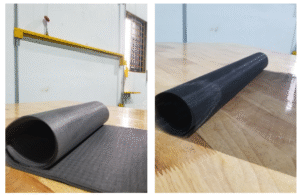

 Mẫu lưới xám Mẫu lưới đen Cuộn lưới Chứng chỉ nhập khẩu CO, CQ
 Lưới xám cửa lưới chống muỗi tự cuốn Lưới đen cửa lưới chống muỗi tự cuốn Cuộn lưới cửa lưới chống muỗi tự cuốn CO lưới cửa lưới chống muỗi tự cuốn

4. Các mẫu cửa (Models)

Mẫu cửa lưới chống muỗi tự cuốn lên - Basic: Hạn chế bung mép lưới.

Xem chi tiết=>  Cửa lưới chống muỗi tự cuốn lên hệ Basic

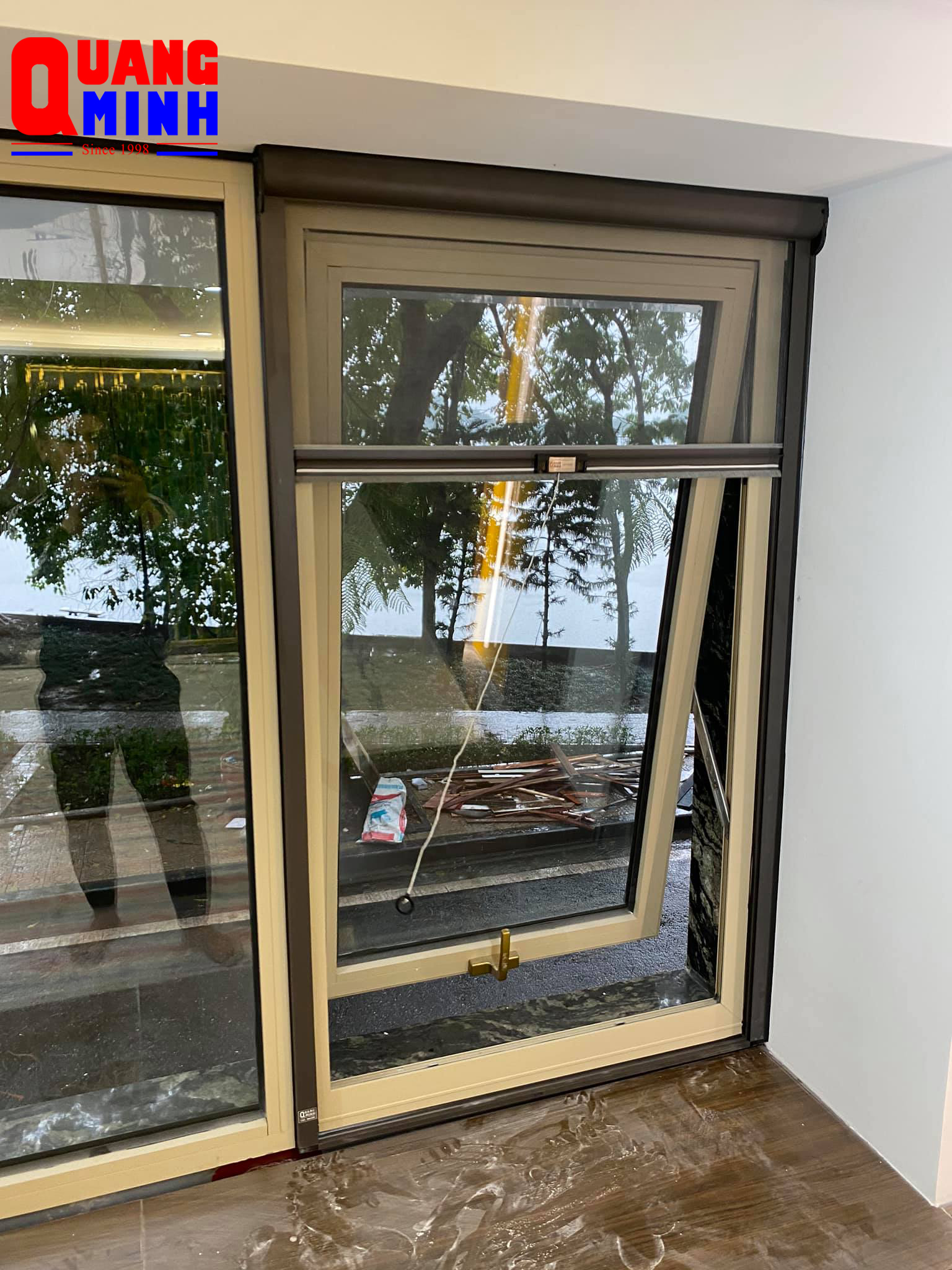

Mẫu cửa lưới chống muỗi tự cuốn lên - Lux Screen: Chống bung mép lưới tuyệt đối.

Xem chi tiết => Cửa lưới chống muỗi tự cuốn lên hệ Lux Screen

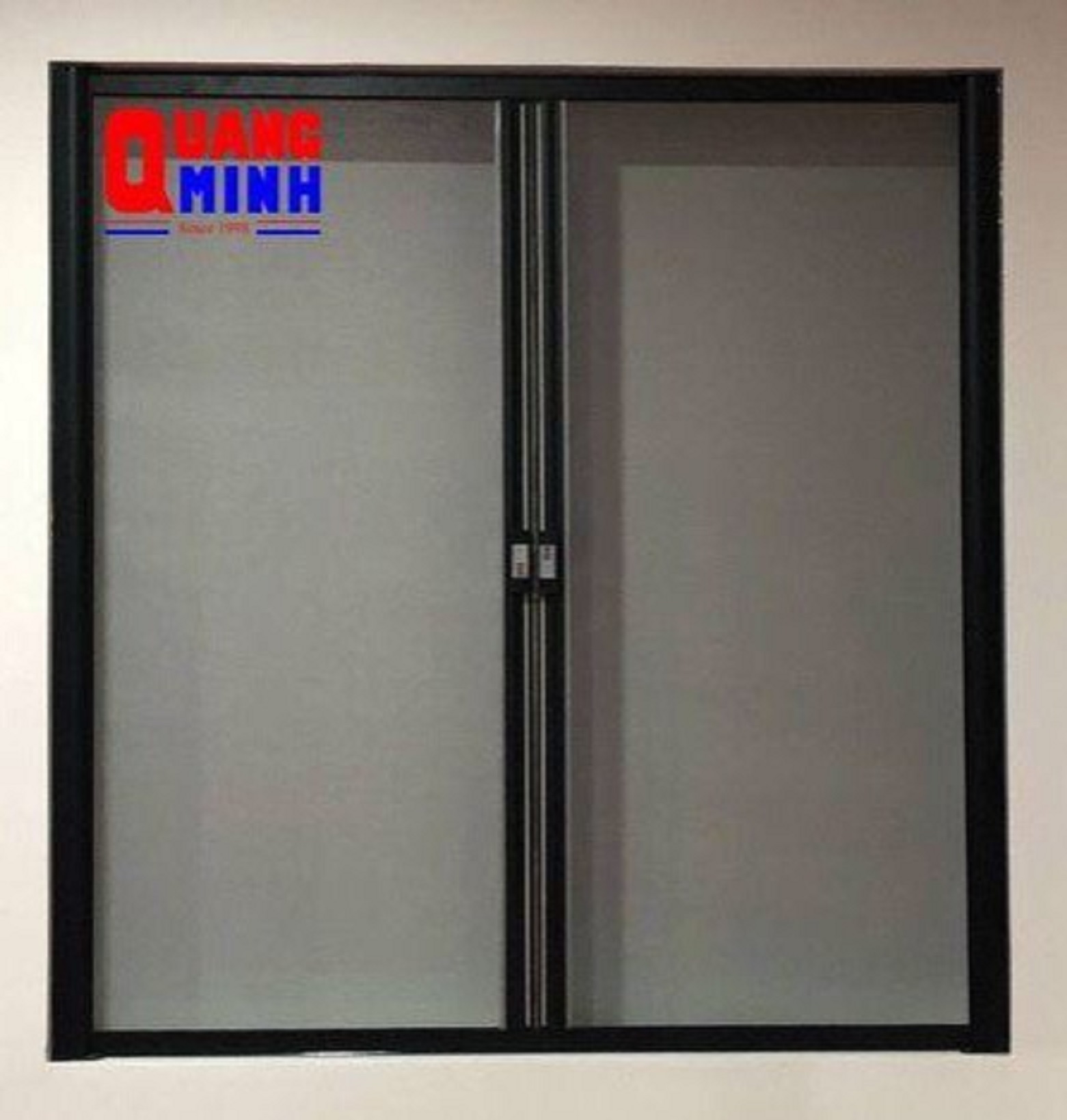

Mẫu cửa lưới chống muỗi tự cuốn ngang - Lux Screen: Giải pháp cửa cuốn có chiều rộng lớn hơn.

Xem chi tiết => Cửa lưới chống muỗi tự cuốn ngang hệ Lux Screen

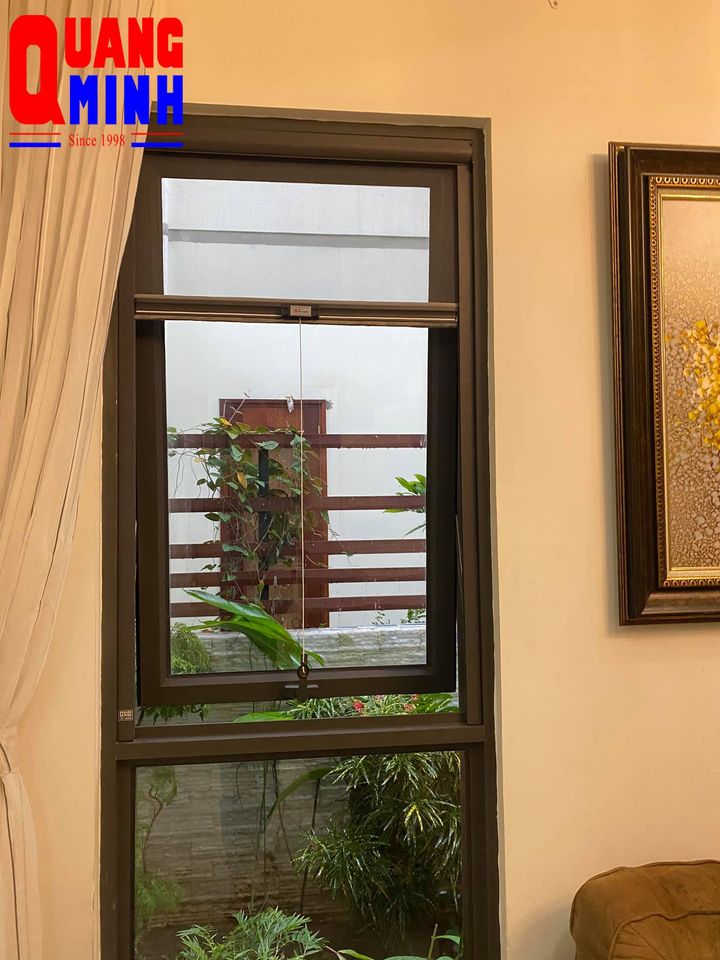

CỬA LƯỚI CHỐNG MUỖI TỰ CUỐN LÊN - BASIC

Liên hệ

Bảng giới hạn kích thước

Kích thước (mm)Lớn nhấtNhỏ nhấtKhả dụng
Rộng1700250250 - 1500
Cao2200250250 - 1600

Khuyến nghị:

Cửa lưới chống muỗi tự cuốn lên - BASIC chỉ nên sử dụng cho cửa có số đo trong kích thước khả dụng.

Trường hợp Quý khách hàng yêu cầu sản phẩm có kích thước ngoài phạm vi khả dụng, chúng tôi không cam kết bảo hành theo quy định



Mua hàng

CỬA LƯỚI CHỐNG MUỖI TỰ CUỐN LÊN - LUX SCREEN

Liên hệ

Bảng giới hạn kích thước

Kích thước (mm)Lớn nhấtNhỏ nhấtKhả dụng
Rộng 1700250250 - 1600
Cao1800250250 - 1750

Khuyến nghị:

Nên sử dụng cửa lưới chống muỗi tự cuốn lên - Lux Screen có số đo trong khoảng kích thước khả dụng. Trường hợp Quý khách hàng yêu cầu sản phẩm có kích thước ngoài phạm vi khả dụng, chúng tôi không cam kết bảo hành theo quy định

Cửa có khả năng chống bung lưới nên có thể lắp ở vị trí cửa có gió lớn.

Mua hàng

CỬA LƯỚI CHỐNG MUỖI TỰ CUỐN NGANG - LUX SCREEN

Liên hệ

Kích thước

(mm)

Lớn nhấtNhỏ nhấtKhả dụng
Rộng2200600600 - 2000
Cao2000250250 - 1800

Khuyến nghị:

- Nên sử dụng sản phẩm cửa lưới chống muỗi tự cuốn ngang Lux Screen trong khoảng kích thước khả dụng

- Trường hợp quý khách hàng yêu cầu sản phẩm có kích thước ngoài phạm vi khả dụng, chúng tôi không cam kết bảo hành theo quy định.

Mua hàng
